فیلتر مغناطیسی مدار گرمایش (mag pro)

مخصوص پکیج شوفاژ دیواری

نصب فیلتر مغناطیسی مدار گرمایش برای هر نوع پکیج شوفاژ دیواری به دلایل زیر توصیه می گردد:

  • مخصوص پکیج شوفاژ‌دیواری تا ظرفیت ۳۶ کیلووات
  • ۶۰ درصد قوی تر از تمامی فیلتر های مغناطیسی جهان
  • دارای اتصالات مختلف جهت نصب در هر جایی با هر امکان و فضای نصب
  • قابل نصب برای هر پکیج شوفاژ دیواری تک مبدله و دومبدله
  • قابل نصب برای پکیج شوفاژ دیواری معمول و چگالشی(Condensing)
  • محافظت از پکیج شوفاژ دیواری و جلوگیری از خرابی قطعات پکیج شوفاژ دیواری
  • جلوگیری از خرابی پمپ سیرکولاسیون پکیج شوفاژ‌دیواری حداقل تا ۱۵سال
  • ثابت نگه داشتن راندمان و توان حرارتی سیستم در طول زمان
  • کاهش صدای کارکرد پمپ سیرکولاسیون
  • جلوگیری از نوسان دمای آب گرم بهداشتی (مصرفی)
  • وجود آهنربای بسیار قوی با قدرت ۱۲۰۰۰گاوس
  • نصب سریع و آسان
  • مجهز به صافی از جنس استیل ضد زنگ ۳۰۴
  • کوچک و فشرده
  • مجهز به شیر تخلیه جهت تخلیه آب سیستم قبل از سرویس
  • دارای بدنه شفاف جهت رؤیت داخل فیلتر
  • مجهز به روکش آهنربا برای سادگی سرویس و تمیز نمودن فیلتر
  • پنج سال گارانتی بدون قید و شرط
  • دارای کد اختصاصی جهت ردیابی کامل محصول



جلوگیری صد درصدی از خرابی پکیج شوفاژ دیواری

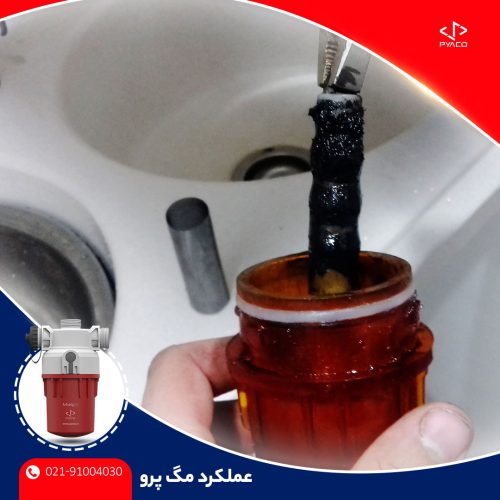

مگ پرو (Mag Pro)

فیلتر مغناطیسی مگ پرو محصول جدید و انقلابی پیاکو مناسب برای تمامی پکیج های شوفاژ دیواری تا ظرفیت ۳۶ کیلووات می باشد.

این فیلتر مناسب برای نصب در مسیر گرمایش یا همان شوفاژ (در مسیر رادیاتور ها) بوده و می توان با نصب این فیلتر به طور صد در صد هر نوع خرابی پکیج شوفاژ دیواری را غیر ممکن نمود.

پاک کردن

مزایای مصرف کننده:

  • تضمین و اطمینان در عدم خرابی قطعات پکیج شوفاژ دیواری
  • شروع محافظت از پکیج شوفاژ دیواری به محض نصب در برگشت مدار گرمایش
  • افزایش طول عمر پکیج شوفاژ دیواری و قطعات آن به مدت زمان ۱۵ سال
  • گارانتی ۵ ساله بدون هیچ گونه شرط و یا پیش شرط
  • کاهش حداقل ۶ تا ۱۵ درصد از گاز مصرفی
  • کاهش میزان دی اکسید کربن تولیدی توسط پکیج شوفاژ دیواری

مزایای تکنسین:

  • حداکثر فضای نصب ۱۲ سانتی متری مورد نیاز برای نصب فیلتر
  • نصب سریع و بدون نیاز به نوار تفلون
  • سرویس و تنظیف فیلتر در زمان بسیار کوتاه
  • قابلیت نصب بصورت عمودی و یا افقی و حتی قابلیت اتصال بصورت مستقیم به زیر پکیج شوفاژ دیواری
  • بدنه شفاف مخزن فیلتر به منظور مشاهده کیفیت آب سیستم
  • دارای شیر تخلیه، برای تخلیه آب سیستم قبل از فرایند سرویس فیلتر
  • عدم استفاده از رزوه در اتصال مخزن به بدنه فیلتر، فلذا سادگی و سرعت در جدا نمودن بدنه از مخزن با حرکت دست
  • دارای کاور بر روی آهنربا برای سرعت و سادگی در نظافت فیلتر
  • مجهز به کلیه اتصالات و واشرهای مورد نیاز در حین نصب
  • ۵ سال ضمانت بی قید و شرط فیلتر حتی در صورت شکستن و کاربری نادرست فیلتر
  • دارای کد رهگیری منحصر بفرد جهت ردیابی کامل محصول

تفاوت های مگ پرو با مگی

  • حداقل ۶۰ درصد قوی تر از مگی
  • حجم بزرگتر مخزن برای جمع آوری بیشتر ذرات
  • طراحی زیبا و منحصر بفرد
  • دارای بدنه شفاف
  • قابلیت نصب در هر موقعیت و فضا
  • قابلیت نصب بصورت عمودی و یا افقی
  • دارای دو اتصال خروجی، برای داشتن دو انتخاب برای اتصال خروجی در هر زمان
  • دارای شیر تخلیه برای سرویس راحت تر فیلتر
  • بدون اتصال رزوه ای در باز و بست مخزن فیلتر و در نتیجه سرعت بسیار بالا در زمان سرویس
  • دارای کاور متحرک روی آهنربا برای سادگی و سرعت در تنظیف رسوبات جمع آوری شده

نکته: در این فیلتر نیز همانند فیلتر مغناطیسی مگی، به منظور عدم کاهش قدرت آهنربا، تنها یک مرحله پوشش روی آهنربا قرار می گیرد ولی بر خلاف مگی همین کاور قابلیت جدا سازی داشته و برای سرویس می توان آن را جدا نمود.

اطلاعات فنی محصول

وزن نامعلوم
ابعاد نامعلوم
رنگ

سایز اتصال

جنس

جنس بدنه شفاف

پلی کربنات

قدرت میدان مغناطیسی

۱۲۰۰۰ گاوس

بررسی فنی محصول

امروزه نصب فیلتر مغناطیسی در مسیر گرمایش (شوفاژ) از سمت تکنسین‌‌‌های حرفه ای پکیج به یک نورم و الزام تبدیل شده است و پیاکو افتخار دارد به عنوان اولین تولید کننده و معرفی کننده این محصول به بازار ایران، به عنوان شرکت با پشتوانه فنی و علمی‌بالا این محصول جدید را در سطح بین المللی به بازار عرضه کرده است.

با توجه به تجارب پیاکو و بازخوردهای رسیده از مشتریان، تکنسین‌ها و همکاران، در این محصول سعی شده است که علاوه بر ارتقای عملکرد فنی محصول،زیبایی، راحتی در نصب و سرویس به عنوان نکات مهم در طراحی این محصول لحاظ شود.

در رابطه با ارتقای عملکرد محصول، علاوه بر استفاده از آهنربای قوی تر نسبت به محصول قبلی (مگی) که از کلاس بالاتر آهنربا استفاده شده است با تغییر چیدمان آهنربا، و قدرت پرتاب بیشتر میدان مغناطیسی، توانایی جذب میزان بیشتری از رسوبات فلزی در یک محفظه بزرگتر با گنجایش جذب بالاتر رسوبات با هدف گارانتی عدم خرابی تجهیزات قطعات پکیج شوفاژ دیواری را نتیجه شده است.

در رابطه با زیبایی محصول، با در نظر گرفتن نکات زیبایی شناختی در خود محصول و در بسته بندی، از رنگ بندی زیبا متناسب با سلایق مختلف بهره مند شده است.

در زمینه سادگی در نصب فیلتر، با توجه به سه اتصال به منظور قراردهی ورودی و خروجی و همزمان دو اتصال به عنوان تخلیه باعث شده است که با توجه به شرایط محل نصب، دست تکنسین برای نصب در جهت دلخواه باز باشد. همچنین وجود تمامی‌اتصالات به همراه محصول به طور کامل تکنسین را از استفاده از اتصالات و نوار تفلون و … بی نیاز می‌نماد.

در زمینه سادگی در سرویس  و خدمات، شفاف بودن محفظه، باعث می‌شود برای تشخیص زمان سرویس فیلتر را از میزان رسوبات جذب شده،نیازی به باز نمودن فیلتر نداشته باشیم و در زمان نیاز به سرویس، همانند محصول پولیدو که فیلتر ضد رسوب آهکی پیاکو در زمینه آبگرم بهداشتی است، برای جدا نمودن محفظه از بدنه فیلتر، کافی است با نگه داشتن دکمه روی بدنه، با چرخاندن محفظه شفاف فیلتر را به منظور سرویس دوره ای باز نماییم. در ادامه برای تمیز نمودن میله آهنربایی کافی است غلاف آهنربا را به سمت بیرون کشیده تا بتوان توسط آب اقدام به شستشوی فیلتر نماییم.

به جهت حفظ قدرت آهنربا مکانیزم آهنربایی تنها و تنها یک مرحله درون غلاف پلیمری قرار دارد.

سوالات متدوال

خیر، علی رغم این نکته که هم در فیلتر مغناطیسی مدار گرمایش (Mag Pro) و هم در فیلتر مغناطیسی ضد رسوب آهکی، از آهنربا استفاده شده است ولی علت استفاده از آهنربا در دو فیلتر کاملا متفاوت می باشد. در مدار گرمایش مشکل، خوردگی و در نتیجه تولید رسوبات فلزی به رنگ قرمز و مشکی می باشد که با توجه به فلزی بودن این ذرات، به منظور جداسازی آن ها از آهنربا استفاده می شود.

در مسیر بهداشتی، به علت مشکل رسوبات آهکی ناشی از سختی آب، از آهنربا به منظور ایجاد میدان مغناطیسی و تغییر فرم رسوبات جهت کاهش نشست آن ها در سیستم، استفاده می گردد.

در مسیر گرمایش که به علت تزریق مداوم آب تازه به سیستم نگران رسوب آهکی هستیم، می توان از فیلتر مغناطیسی ضد رسوب آهکی Anti Scale نیز استفاده نمود که توصیه پیاکو رفع نشتی با محلول نشتی گیر مدار گرمایش (G1) ساخت پیاکو می باشد.

خير، فيلتر مغناطيسی مگ پرو تنها برای مسير گرمايش است و برای مسير بهداشتی محصول ديگری به نام آنتی اسکيل که برای رسوب آهکی است، وجود دارد.

خير، جنس بدنه از پليمر  PA66 با 30 % الياف شيشه و جنس بدنه شفافا از پلی کربنات می باشد که در مقابل کاهش يا افزايش ناگهانی دما مقاوم می باشد و باتوجه به نصب اين فيلتر در مدار گرمايش و وجود منبع انبساط در مسير امکان ترکيدن فيلتر وجود ندارد، همچنین اين محصول 5 سال ضمانت دارد و در فشار ۶.۵ تا ۷ بار تست گردیده است.

خير تنها ذرات ناشی خوردگی از قبیل زنگ آهن و لای و لجن با هر اندازه ای و همچنین ذرات غیرفلزی درشت تر، تا قطر 800 ميکرومتر را جمع آوری می کند. ولی باید به این نکته توجه نمود که اصولا در سیکل بسته (همانند سیکل گرمایش یا شوفاژ) به علت ته نشینی رسوبات آهکی در ابتدای راه اندازی سیستم نباید نگران رسوب آهکی بود.

خیر این فیلتر و هیچ یک از قطعات آن نیازی به تعویض نداشته و تنها متناسب با آنکه آيا MC1 به عنوان محلول محافظت از خوردگی را در سیستم استفاده کرده اند يا خير و همچنين مدل رادياتورها و ميزان استفاده، پيشينه اسيد شويي در سيستم، وجود نشتي در سيستم در دوره های یک ماهه، یکساله یا حتی چندساله نیاز به مراجعه به فیلتر، بازرسی و شستشوی و نظافت داخل آن وجود دارد. ولي در يک سيستم معمول قبل از شروع فصل زمستان توصيه مي گردد فيلتر  يک بار کنترل گردد.

خير. در صورت يخ زدگی آب، حجم آب افزايش يافته و در يک محيط با حجم بسته امکان ترکيدگی به واسطه افزايش حجم خواهد بود، ولی در مدار گرمايش باتوجه به وجود منبع انبساط جهت رفع فشار مازاد در زمان يخ زدگی حجم اضافه توسط منبع انبساط مهار شده و در نتيجه ترکيدگی در قطعه نخواهيم داشت. در ضمن جنس بدنه از همان جنس پليمر هوزينگ پمپ می باشد که در مقابل افزايش يا کاهش ناگهانی دما مقاوم است. و در پایان بعلت اینکه پکیج ها دارای قابلیلیت ضد یخ زدگی می باشند، احتمال ترکیدن این فیلتر نزدیک به صفر می باشد و حتی در صورت ترکیدن، به علت محدود بودن آب موجود در سیکل گرمایش، خطر بخصوصی وجود ندارد.

زمان مشخصی و قطعی وجود نداردولی در صورت استفاده در سیستم های گرمایشی با عمر بالای یکسال بازدید و سرویس بعد از یکماه و در ادامه بصورت سالیانه و در سیستم های نو بازدید سالیانه توصیه می گردد.

بهترین محل برای نصب فیلترهای مغناطیسی، زير پکيج، قبل از پمپ و در مسير برگشت گرمايش نصب می شود.

بله، پیاکو قابلیت تولید فیلترهای مغناطیسی صنعتی مخصوص مدار بسته با هدف جمع آوری کلیه ناخالصی های سیستم برای جلوگیری از خزابی سیستم و قطعات آن را بر اساس نیازهای محل دارد و این فیلتر در سایز “3/4، “1، “1.1/4، “1.1/2،  “2، DN65، DN80 و DN100 و DN150 به صورت نرمال و روتین قابل ارائه می باشد.

طول عمر آهنربا 70 سال است و ۱۰ سال توسط پیاکو ضمانت بی قید و شرط می شود.

خير به دليل فيزيک استوانه ای شکل حتی اگر چندين سال هم سرويس نگردد به هيچ عنوان مسير مسدود نمی شود .

بله – دارای 5 سال گارانتی است و هیچگونه شرط و شروط خاصی نیست.
تنها کد و برچسب روی محصول به هیچ عنوان نباید کنده و یا مخدوش گردد.

ممنوعیتی برای نصب این فیلتردر مسیر رفت وجود ندارد ولی باید توجه نمود که یکی از اهداف این فیلتر محافظت از قطعات پکیج است که در صورت نصب این فیلتر در مسیر رفت، این مهم برآورده نخواهد شد.

حداکثر دمای قابل تحمل این فیلتر ۸۰ درجه است و حداکثر فشار ۳ بار.
آسیب پذیری این قطعه در مقابل دما ابتدا بخاطر آهنربای بکار بسته شده در آن بوده که عمر آن در دماهای بالاتر بشدت کم خواهد شد و در دماهای بالای صد درجه احتمال آسیب به پلیمر بدنه وجود خواهد داشت.
فشار تست شده این محصول ۶ بار بوده که فشار کارکرد ۴ بار را تضمین می نماید ولی استفاده در فشارهای بالاتر توصیه نمی گردد.

خیر، پلیمر بکار رفته در ساخت این محصول (PA66) هم جنس با هوزينگ پمپ و بلوک هيدروليکی می باشد و در نتیجه حتی در صورت استفاده از اسیدهای معمول، آسيب پذير نيست.

خير – در زمان تنظيم اين سند هيچ گونه رقيب برای این محصول در ایران وجود ندارد و حتی این محصول به کشورهای همجوار نیز صادر گردیده است.

اين فيلتر مغناطيسيی رسوبات فلزی سيستم گرمايش که از واکنش چند نوع فلزی در مدار گرمايش به وجود مي آیند را جمع آوری می کند ولی به علت قطر کم این ذرات، فيلترهای معمولی قادر به اين کار نيستند.

تا 36 کيلو وات. چرا که محفظه این فیلتر در دبی های بالاتر که بعلت پمپ قوی تر در آن ها می باشد، مناسب نمی باشد

کليه نا خالصی های سيستم اعم از فلزی و غیر فلزی را با هر اندازه و شکلی، توسط این فیلتر می توان جذب نمود.

از مزایای نصب این فیلتر می توان به موارد زیر اشاره نمود:
۱- پیشگیری صد در صدی از خرابی قطعات پکیج از جمله پمپ و مبدل و قطعات هيدروليکی و افزایش عمر پکیج و درنتیجه عدم تحمیل هزینه های گزاف برای خانوار.
۲- کاهش حداقل ۲۵ درصد مصرف انرژی به طوری که سالیانه ۸۰ هزار تومان مصرف گاز را در ایران کم خواهد نمود (سال ۹۷)
۳- کارکرد روان تر و بی صدا تر پمپ و قطعات مکانیکی پکیج
۴- جلوگیری از پیشروی خوردگی در مدار گرمایش.
۵- ثابت ماندن توزیع حرارتی در فضا و عدم نیاز به افزایش دمای تنظیمی از روی پکیج
۶- ثابت ماندن انتقال حرارت سمت گرمایش به سمت بهداشتی از طریق مبدل ثانویه (صفحه ای) در پکیج های دومبدله-بعلت حذف مگنتایت در سمت گرمایش مبدل ثانویه

در صورت قرارگیری MAGY در برگشت گرمایش در پکیج تازه نصب، می توان مطمئن شد که قطعات پکیج هیچگاه خراب نخواهد شد و حرارت رادیاتورها و حتی آبگرم بهداشتی (مصرفی) همواره ثابت و همانند روز اول خواهد ماند.
در صورت نیاز به نصب در پکیج کارکرده، توصیه می گردد ابتدا سیستم توسط محلول G3 ساخت شرکت پیاکو به مدت ۲ ساعت شسته شده و پس از آن فیلتر MAGY در مسیر برگشت گرمایش قرار داده شود. شستشوی سیستم  بدین جهت توصیه می گردد که لای و لجن و مگنتایت انبار شده در کف رادیاتورها و عدم حرکت آن ها در سیستم نمی تواند توسط فیلتر مغناطیسی MAGY جمع آوری شوند و در نتیجه قسمت پایینی رادیاتورها سرد تر خواهند ماند و در نتیجه گرمای مطبوعی در محل نخواهیم داشت.
پس از نصب فیلتر مغناطیسی مدار گرمایش MAGY در مسیر برگشت گرمایش تزریق محلول محافظ و ضد خوردگی G1 نیز به منظور جلوگیری از خوردگی و نشست رسوب آهکی در سیستم نیز توصیه می گردد.
بدین روش می توان ۱۰۰٪ مطمین شد که هیچگونه رسوبی در سیستم نخواهیم داشت و در صورت تشکیل امکان صدمه و خرابی در پکیج غیر ممکن خواهد شد.

خير تاريخ انقضا ندارد و دارای عمر نامحدود می باشد.

نصب این محصول به تنهایی باعث توقف کامل خوردگی نمی شود. اين محصول تنها ذرات ناشی از خوردگی و ذرات معلق در سيستم را جمع آوری می نمايد و باعث جلوگيری از آسيب آن ذرات به کل سيستم می گردد. نصب این فیلتر باعث جلوگیری از خوردگی ناشی از ذرات رسوب در سیستم می شود ولی به منظور جلوگيری از خوردگی بايد از محلول ضد خوردگی با نام MC1 از محصولات ADEY انگلستان استفاده کرد.

خير – افت فشار ناشی از اين محصول بدليل محفظه استوانه ای با قطر مناسب بسيار ناچيز بوده و هيچگونه اثری روی کارکرد پمپ ندارد.

وجود نشتی در نتيجه تزريق دائم آب به سيستم باعث ايجاد خوردگی قرمز رنگ در سيستم گرمايش می گردد. نصب فيلتر MAGY باعث می گردد اين ذرات توليدی نتوانند به پکيج آسيبی برسانند.

درچنين حالتی، علاوه بر نصب فیلتر مغناطیسی مدار گرمایش، توصيه می گردد به کمک محلول MC4 ساخت ADEY انگلستان سيستم رفع نشتی گردد تا خوردگی بيشتر ناشی از اکسيژن در اين سيستم متوقف شود.
