فیلتر مغناطیسی مگنوس

ضمانت پیاکو

بهترین گزینه برای موتورخانه های کوچک، پکیج زمینی و دیواری (بالای 32 کیلووات)

با نصب مگنوس در مسیر برگشت مدار گرمایش (شوفاژ) پکیج شوفاژ دیواری یا زمینی می توان جلوی خرابی وآسیب به قطعات مدار شوفاژ را گرفت.

نصب مگنوس می تواند تضمینی برای عدم خرابی قطعات پکیج دیواری/زمینی باشد. بدین صورت که نصب مگنوس، با جمع آوری رسوبات فلزی ناشی از خوردگی (که در همه سیستم های گرمایشی اتفاق می افتد) مانع از چرخش آزادانه آن ها در سیکل گشته و در نتیجه، مگنوس، عدم خرابی پکیج شوفاژ دیواری/ زمینی و منابع کویلی را ضمانت می نماید.

قیمت :

4,800,000 تومان

تعداد فروش در سایت: 25
(6 customer reviews)

معرفی مگنوس:

بدون شک مگنوس قوی ترین و مقرون بصرفه ترین فیلتر مغناطیسی پلیمری موجود در بازار ایران وخاورمیانه است.

مگنوس در مسیر برگشت سیکل سرمایش یا گرمایش (شوفاژ) نصب می شود و با جمع آوری رسوبات فلزی ناشی از خوردگی سیستم های سرمایشی/ گرمایشی عدم خرابی قطعات کل سیستم را تضمین می نماید.

تصویر میزان جذب فیلتر مدار گرمایش مگنوس در دست تکنسین
مگنتایت یا رسوبات جمع آوری شده توسط مگنوس

نکته:

رسوبات فلزی که مهمترین نوع آن مگنتایت است، یکی از دلایل اصلی خراب شدن پمپ، مبدل اصلی، مبدل ثانویه و شیر سه راهه و همچنین کاهش راندمان کل پکیچ و رادیاتورها می باشد. در نتیجه استفاده از فیلتر مغناطیسی مگنوس، عمر قطعات دیگ، چیلر، پکیج طولانی تر شده و همچنین راندمان کارکرد سیستم به شدت افزایش می یابد.


رسوب آهکی و فلزی در مبدل صفحه ای
رسوب فلزی در مبدل صفحه ای

چرا مگنوس؟

از مزایای این فیلتر مدار گرمایش میتوان از ابعاد بسیار کوچک، توری استیل ضد زنگ، قابلیت نصب در جهات مختلف و … نام برد.

وجود رسوب فلزی در سیکل بسته گرمایش و یا سرمایش، نه تنها به قطعات آسیب می رساند بلکه دو مشکل دیگر نیز نتیجه شکل گیری و حضور آن ها در سیکل می شود:

  1.  با ته نشین شدن در مبدل های حرارتی (فن کویل، رادیاتور، مبدل صفحهای و منبع کویلی) باعث کاهش سطح تبادل حرارت و در نتیجه عدم گرمایش/سرمایش آن ها می شود. بدین معنی که برای جبران این کاهش تبادل حرارتی، مجبور به افزایش توان ورودی خواهیم بود. در سیکل شوفاژب به معنی افزایش دمای سیستم برای جبران افت خواهیم بود و در صورت تداوم این مشکل حتی ممکن است که گرمایش مطلوب را در محل، بدست نیاورده و چاره ای جز جایگزینی (مثلا نصب بخاری، کولر گازی و…) نداشته باشیم.
  2. این کاهش سطح تبادل حرارتی، باعث افزایش مصرفی انرژی خواهد شد.



پیشنهادات در زمان استفاده از مگنوس:

  1. در صورتی که توزیع حرارتی در اتاق ها دچار اختلال شده، کافی است با محلول شستشوی مدار گرمایش G3، اقدام به شستشوی سیستم نمایید تا سیستم به حالت روز اول نصب باز گردد.
  2. به همراه فیلتر مغناطیسی از محلول محافظ مدار گرمایش G1 استفاده شود که از ایجاد رسوب فلزی و آهکی در مدار گرمایش، جلوگیری کند.
  3. بعد از نصب فیلتر مغناطیسی در سیستم های کارکرده، فیلتر مگنوس را بعد از یک هفته بازدید و شستشو نمایید.
برای دانلود و مطالعه اطلاعات فنی محصول بر روی لینک زیر کلیک نمایید:

فیلتر مغناطیسی مگنوس، مخصوص سیستم های نیمه صنعتی با سایز 1 اینچ (G1″)

مگنوس بهترین گزینه برای:

  • ایده آل برای پکیج زمینی
  • ایده آل برای پکیج شوفاژ دیواری توان بالا
  • ایده آل برای موتورخانه ها مجهز به پکیج های آبشاری
  • ایده آل برای موتورخانه های کوچک با سایز لوله 1 اینچ
  • قابل نصب برای مینی چیلر ها
  • محافظت از قطعات حساس موتورخانه از قبیل پمپ سیرکولاتور، مبدل های حرارتی و شیرآلات
  • ثابت نگه داشتن راندمان و توان حرارتی موتورخانه در طول زمان
  • کاهش صدای کارکرد پمپ سیرکولاسیون
  • جلوگیری از نوسان دمای آب گرم بهداشتی (مصرفی) در نتیجه جلوگیری از نشست رسوب در مبدل و منبع کویلی
  • وجود آهنربای بسیار قوی با قدرت ۱۲۰۰۰گاوس
  • نصب سریع و آسان
  • قابلیت نصب در هر جهت و با هر زاویه ای به لطف سه راهی تلسکوپی
  • مجهز به شیر هواگیر دستی با سوپاپ اطمینان
  • مجهز به درپوش تخلیه برای سرعت در سرویس دوره ای
  • پنج سال گارانتی بدون قید و شرط
  • دارای کد اختصاصی جهت ردیابی کامل محصول



فیلتر مگنوس مناسب تمام کسانی هست که در منزل خود از پکیج زمینی یا موتورخانه های کوچک استفاده می کنند. در تمامی سیکل های بسته گرمایش به دلیل وجود چند نوع فلزی و وجود آب به عنوان سیال واسط، رسوبات فلزی یا همان مگنتایت به وجود می آیند که در نتیجه وجود مگنتایت، مشکلاتی از قبیل سوختن پمپ، کاهش راندمان حرارتی و…. به وجود می آید. استفاده از فیلتر مغناطیسی مگنوس به جهت جلوگیری از تمام این مشکلات به شما توصیه می گردد.

برای استفاده از مگنوس در سیکل گرمایش:

در مسیر برگشت گرمایش، قبل از پمپ با نصب دو عدد شیر از نوع توپی در ورود و خروج مگنوس، فیلتر را در مسیر لوله کشی نصی می کنیم. ت.جه نمایید که جهت حرکت آب هم جهت با فلش تعبیه شده بر روی اتصال فیلتر باشد. خط لوله می تواند عمودی یا افقی و یا در هر جهتی باشد و به لطف اتصال تلسکوپی فیلتر می توان آن را با هر خط لوله ای متناسب نمود. تنها توجه نمایید که در هر صورت از نصب مخزت فیلتر بصورت عمودی قرار گیرد تا بتوان در هر زمان از محل شیر هواگیر روی فیلتر، عملیات هواگیری را بدرستی انجام داد.

در صورتی که سایز لوله کشی به غیر از 1 اینچ باشد (مثلا 3/4 اینچ) می توان با اتصال فلزی یا غیر فلزی، سایز را به اینچ تغیر داد.

برای استفاده از مگنوس در سیکل سرمایش:

همانند سیکل گرمایش در مسیر آب چیلد سیکل سرمایش از این فیلتر استفاده نمود و همانند نکات ذکر شده در سیکل گرمایش، نکات نصب رعایت شود.

این فیلتر در سیکل گرمایش هم بهتر است در مسیر برگشت نصب شود.

Additional information

Weight 0.973 kg

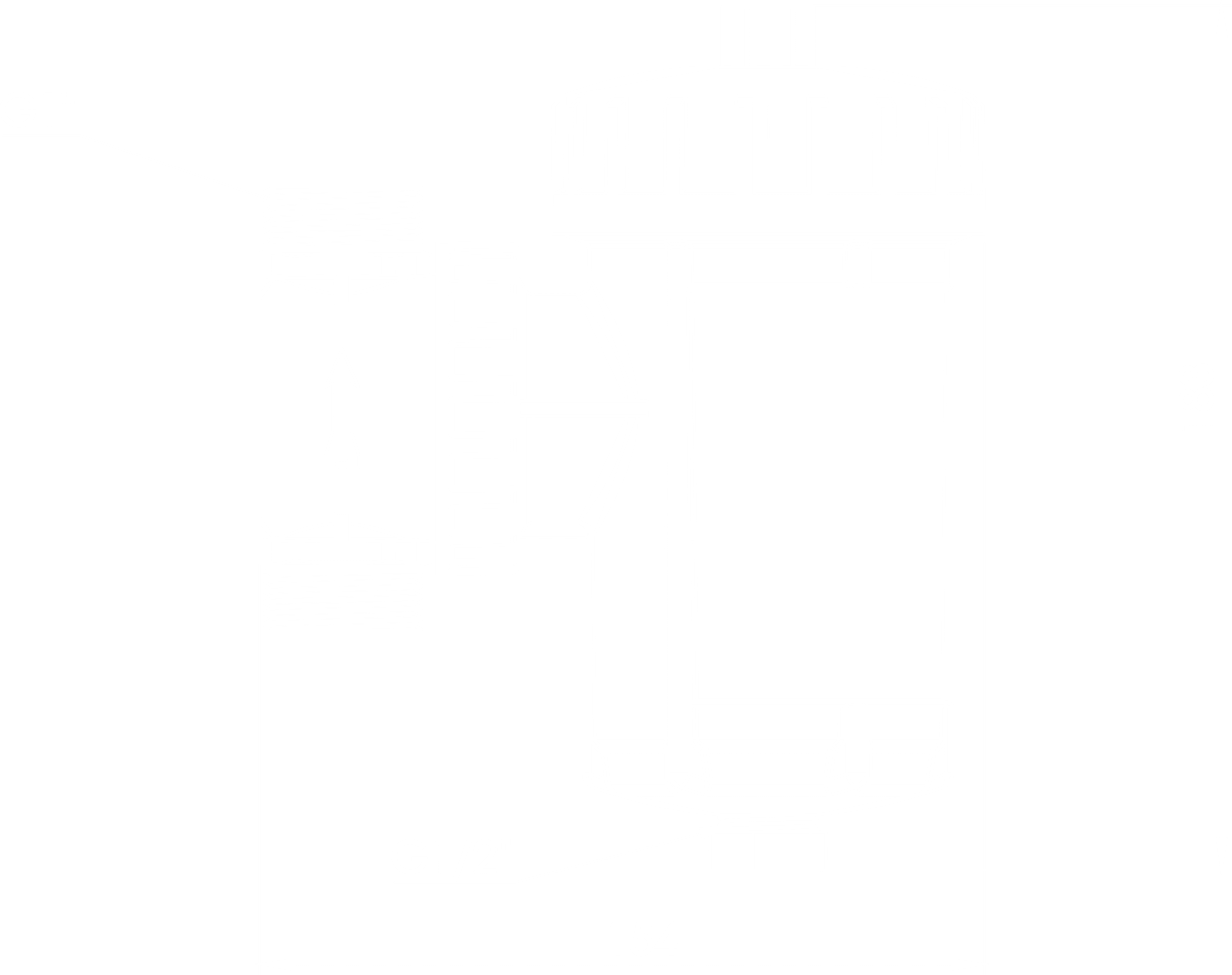

Dimensions 22 × 17 × 9 cm
مورد مصرف

موتورخانه های کوچک با سایز لوله 1 اینچ.
موتورخانه های مجهز به پکیج زمینی، پکیج های توان بالا، پکیج های آبشاری، مینی چیلر ها و چیلر ها با سیال واسطه ای آب

محل نصب

در مسیر برگشت مدار گرمایش / سرمایش

سایز اتصال

G1"

قدرت میدان مغناطیسی

۱۲۰۰۰ گاوس

گارانتی بی قید وشرط

۵ سال

محاسن کاربرد

جلوگیری از مشکلات و خرابی های ناشی از ناخالصی ها و ذرات مضر موجود در آب
جلوگیری از خرابی پموتورخانه و قطعات آن
جلوگیری از خرابی پمپ حداقل تا ۱۵ سال
نگهداری حرارت مناسب رادیاتورها و سایر توزیع کننده های حرارتی (همانند فن کویل)
جلوگیری از نوسان دمای آب گرم بهداشتی (مصرفی)
کاهش صدای کارکرد پمپ

شرکت سازنده

پیاکو

کشور سازنده

ایران

تصاویر بیشتر
سوالات متداول
تفاوت فیلتر مغناطیسی مدار گرمایش مگی با فیلتر مغناطیسی بهداشتی (ضد رسوب آهکی) در چیست و آیا این دو محصول قابل جایگزینی می باشند؟

خیر، علی رغم این نکته که هم در فیلتر مغناطیسی مدار گرمایش (Magnus) و هم در فیلتر مغناطیسی ضد رسوب آهکی، از آهنربا استفاده شده است ولی علت استفاده از آهنربا در دو فیلتر کاملا متفاوت می باشد. در مدار گرمایش مشکل، خوردگی و در نتیجه تولید رسوبات فلزی به رنگ قرمز و مشکی می باشد که با توجه به فلزی بودن این ذرات، به منظور جداسازی آن ها از آهنربا استفاده می شود.

در مسیر بهداشتی، به علت مشکل رسوبات آهکی ناشی از سختی آب، از آهنربا به منظور ایجاد میدان مغناطیسی و تغییر فرم رسوبات جهت کاهش نشست آن ها در سیستم، استفاده می گردد.

در مسیر گرمایش که به علت تزریق مداوم آب تازه به سیستم نگران رسوب آهکی هستیم، می توان از فیلتر مغناطیسی ضد رسوب آهکی Anti Scale نیز استفاده نمود که توصیه پیاکو رفع نشتی با محلول نشتی گیر مدار گرمایش (G4) ساخت پیاکو می باشد.

آيا اين فيلتر در مسير بهداشتی نصب می شود؟

خير، فيلتر مغناطيسی Magnus تنها برای مسير گرمايش است و برای مسير بهداشتی محصول ديگری به نام آنتی اسکيل که برای رسوب آهکی است، وجود دارد.

آيا بدنه اين همانند فيلترهای پلی فسفات ترک می خورد؟

خير، جنس بدنه از پليمر  PA66 با 30 % الياف شيشه می باشد که در مقابل کاهش يا افزايش ناگهانی دما مقاوم می باشد و باتوجه به نصب اين فيلتر در مدار گرمايش و وجود منبع انبساط در مسير امکان ترکيدن فيلتر وجود ندارد، همچنین اين محصول 5 سال ضمانت دارد و در فشار ۶ بار تست گردیده است.

آيا ذرات مربوط به رسوب آهکی را جذب می کند؟

خير تنها ذرات ناشی خوردگی از قبیل زنگ آهن و لای و لجن با هر اندازه ای و همچنین ذرات غیرفلزی درشت تر، تا قطر 800 ميکرومتر را جمع آوری می کند. ولی باید به این نکته توجه نمود که اصولا در سیکل بسته (همانند سیکل گرمایش یا شوفاژ) به علت ته نشینی رسوبات آهکی در ابتدای راه اندازی سیستم نباید نگران رسوب آهکی بود.

پس از چه مدت باید این فیلتر را تعویض نمود؟ و آيا بايد فيلتر را تنها تميز کرد؟

خیر این فیلتر و هیچ یک از قطعات آن نیازی به تعویض نداشته و تنها متناسب با آنکه آيا G1 به عنوان محلول محافظت از خوردگی را در سیستم استفاده کرده اند يا خير و همچنين مدل رادياتورها و ميزان استفاده، پيشينه اسيد شويي در سيستم، وجود نشتي در سيستم در دوره های یک ماهه، یکساله یا حتی چندساله نیاز به مراجعه به فیلتر، بازرسی و شستشوی و نظافت داخل آن وجود دارد. ولي در يک سيستم معمول قبل از شروع فصل زمستان توصيه مي گردد فيلتر  يک بار کنترل گردد.

اگر در محيط بيرون نصب شود، در زمستان که سرد باشد آيا می ترکد؟

خير. در صورت يخ زدگی آب، حجم آب افزايش يافته و در يک محيط با حجم بسته امکان ترکيدگی به واسطه افزايش حجم خواهد بود، ولی در مدار گرمايش باتوجه به وجود منبع انبساط جهت رفع فشار مازاد در زمان يخ زدگی حجم اضافه توسط منبع انبساط مهار شده و در نتيجه ترکيدگی در قطعه نخواهيم داشت. در ضمن جنس بدنه از همان جنس پليمر هوزينگ پمپ می باشد که در مقابل افزايش يا کاهش ناگهانی دما مقاوم است. و در پایان بعلت اینکه پکیج ها دارای قابلیلیت ضد یخ زدگی می باشند، احتمال ترکیدن این فیلتر نزدیک به صفر می باشد و حتی در صورت ترکیدن، به علت محدود بودن آب موجود در سیکل گرمایش، خطر بخصوصی وجود ندارد.

فیلتر مغناطیسی مدار گرمایش (Magnus) در چه بازه زمانی نیاز به سرویس دارد؟

زمان مشخصی و قطعی وجود نداردولی در صورت استفاده در سیستم های گرمایشی با عمر بالای یکسال بازدید و سرویس بعد از یکماه و در ادامه بصورت سالیانه و در سیستم های نو بازدید سالیانه توصیه می گردد.

بهترین محل و نقطه نصب فیلتر مغناطیسی مدار گرمایش (Magnus) کجاست؟

بهترین محل برای نصب فیلترهای مغناطیسی، زير پکيج، قبل از پمپ و در مسير برگشت گرمايش نصب می شود.

آيا فیلتر مغناطیسی صنعتی هم وجود دارد و در کجا و به چه منظور قابل استفاده است؟

بله، پیاکو قابلیت تولید فیلترهای مغناطیسی صنعتی مخصوص مدار بسته با هدف جمع آوری کلیه ناخالصی های سیستم برای جلوگیری از خزابی سیستم و قطعات آن را بر اساس نیازهای محل دارد و این فیلتر در سایز “3/4، “1، “1.1/4، “1.1/2،  “2، DN65، DN80 تا DN 300 به صورت نرمال و روتین قابل ارائه می باشد.

طول عمر آهنربای بکار رفته در فیلتر مغناطیسی مدار گرمایش چقدر است؟

طول عمر آهنربا 70 سال است و ۱۰ سال توسط پیاکو ضمانت بی قید و شرط می شود.

اگر محفظه فیلتر مغناطسی مدار گرمایش (Magnus) از رسوب پرشود آيا مسير را مسدود می کند؟

خير به دليل فيزيک استوانه ای شکل حتی اگر چندين سال هم سرويس نگردد به هيچ عنوان مسير مسدود نمی شود .

فیلتر مغناطیسی مدار گرمایش دارای گارانتی است؟ چند سال؟ و با چه شرایطی؟

بله – دارای 5 سال گارانتی است و هیچگونه شرط و شروط خاصی نیست.
تنها کد و برچسب روی محصول به هیچ عنوان نباید کنده و یا مخدوش گردد.

آيا می توان فیلتر مغناطیسی مدار گرمایش (Magnus) را در مسير رفت گرمايش نصب کرد؟

ممنوعیتی برای نصب این فیلتردر مسیر رفت وجود ندارد ولی باید توجه نمود که یکی از اهداف این فیلتر محافظت از قطعات پکیج است که در صورت نصب این فیلتر در مسیر رفت، این مهم برآورده نخواهد شد.

حداکثر و دما و فشار قابل استفاده از فیلتر مغناطیسی مدار گرمایش (Magnus) چقدر است و آسیب پذیری این محصول در شرایط استفاده در شرایط توصیه نشده از کجاست؟

حداکثر دمای قابل تحمل این فیلتر ۸۰ درجه است و حداکثر فشار ۳ بار.
آسیب پذیری این قطعه در مقابل دما ابتدا بخاطر آهنربای بکار بسته شده در آن بوده که عمر آن در دماهای بالاتر بشدت کم خواهد شد و در دماهای بالای صد درجه احتمال آسیب به پلیمر بدنه وجود خواهد داشت.
فشار تست شده این محصول ۶ بار بوده که فشار کارکرد ۴ بار را تضمین می نماید ولی استفاده در فشارهای بالاتر توصیه نمی گردد.

در صورت نصب فیلتر مغناطیسی مدار گرمایش (Magnus) در مسیر برگشت گرمایش، و در صورت استفاده از محلول های افزودنی، آسیبی به فیلتر خواهد رسید؟

خیر، پلیمر بکار رفته در ساخت این محصول (PA66) هم جنس با هوزينگ پمپ و بلوک هيدروليکی می باشد و در نتیجه حتی در صورت استفاده از اسیدهای معمول، آسيب پذير نيست.

آيا اين محصول داخل ايران مشابهی دارد؟

خير – در زمان تنظيم اين سند هيچ گونه رقيب برای این محصول در ایران وجود ندارد و حتی این محصول به کشورهای همجوار نیز صادر گردیده است.

فرق فیلتر مغناطیسی مدار گرمایش با فيلتر صافی های معمولی داخل بازار در چيست؟

اين فيلتر مغناطيسی رسوبات فلزی سيستم گرمايش که از واکنش چند نوع فلزی در مدار گرمايش به وجود مي آیند را جمع آوری می کند ولی به علت قطر کم این ذرات، فيلترهای معمولی قادر به اين کار نيستند.

فیلتر مغناطیسی مدار گرمایش (Magnus) تا چه ظرفیتی از پکیج قابل استفاده است؟

تا 36 کيلو وات. چرا که محفظه این فیلتر در دبی های بالاتر که بعلت پمپ قوی تر در آن ها می باشد، مناسب نمی باشد

فیلتر مغناطیسی مدار گرمایش، چه نوع رسوب و ذراتی را جمع آوری می کند؟

کليه نا خالصی های سيستم اعم از فلزی و غیر فلزی را با هر اندازه و شکلی، توسط این فیلتر می توان جذب نمود.

نصب فیلتر مغناطیسی گرمایش (Magnus) چه مزیتی دارد و چگونه توجیه اقتصادی خواهد داشت؟

از مزایای نصب این فیلتر می توان به موارد زیر اشاره نمود:
۱- پیشگیری صد در صدی از خرابی قطعات پکیج از جمله پمپ و مبدل و قطعات هيدروليکی و افزایش عمر پکیج و درنتیجه عدم تحمیل هزینه های گزاف برای خانوار.
۲- کاهش حداقل ۲۵ درصد مصرف انرژی به طوری که سالیانه ۸۰ هزار تومان مصرف گاز را در ایران کم خواهد نمود (سال ۹۷)
۳- کارکرد روان تر و بی صدا تر پمپ و قطعات مکانیکی پکیج
۴- جلوگیری از پیشروی خوردگی در مدار گرمایش.
۵- ثابت ماندن توزیع حرارتی در فضا و عدم نیاز به افزایش دمای تنظیمی از روی پکیج
۶- ثابت ماندن انتقال حرارت سمت گرمایش به سمت بهداشتی از طریق مبدل ثانویه (صفحه ای) در پکیج های دومبدله-بعلت حذف مگنتایت در سمت گرمایش مبدل ثانویه

فیلتر مغناطیسی مدار گرمایش (Magnus)حتما بايد روی پکیج کارکرده نصب شود يا روی سيستم تازه نصب شده هم می توان استفاده کرد؟

در صورت قرارگیری Magnus در برگشت گرمایش در پکیج تازه نصب، می توان مطمئن شد که قطعات پکیج هیچگاه خراب نخواهد شد و حرارت رادیاتورها و حتی آبگرم بهداشتی (مصرفی) همواره ثابت و همانند روز اول خواهد ماند.
در صورت نیاز به نصب در پکیج کارکرده، توصیه می گردد ابتدا سیستم توسط محلول G3 ساخت شرکت پیاکو به مدت ۲ ساعت شسته شده و پس از آن فیلتر Magnus در مسیر برگشت گرمایش قرار داده شود. شستشوی سیستم  بدین جهت توصیه می گردد که لای و لجن و مگنتایت انبار شده در کف رادیاتورها و عدم حرکت آن ها در سیستم نمی تواند توسط فیلتر مغناطیسی Magnus جمع آوری شوند و در نتیجه قسمت پایینی رادیاتورها سرد تر خواهند ماند و در نتیجه گرمای مطبوعی در محل نخواهیم داشت.
پس از نصب فیلتر مغناطیسی مدار گرمایش Magnus در مسیر برگشت گرمایش تزریق محلول محافظ و ضد خوردگی G1 نیز به منظور جلوگیری از خوردگی و نشست رسوب آهکی در سیستم نیز توصیه می گردد.
بدین روش می توان ۱۰۰٪ مطمین شد که هیچگونه رسوبی در سیستم نخواهیم داشت و در صورت تشکیل امکان صدمه و خرابی در پکیج غیر ممکن خواهد شد.

فیلتر مغناطیسی مدار گرمایش (Magnus) دارای تاريخ انقضا و طول عمر است؟

خير تاريخ انقضا ندارد و دارای عمر نامحدود می باشد.

نصب فیلتر مغناطیسی مدار گرمایش (Magnus)، باعث جلوگيری از خوردگی می شود؟

نصب این محصول به تنهایی باعث توقف کامل خوردگی نمی شود. اين محصول تنها ذرات ناشی از خوردگی و ذرات معلق در سيستم را جمع آوری می نمايد و باعث جلوگيری از آسيب آن ذرات به کل سيستم می گردد. نصب این فیلتر باعث جلوگیری از خوردگی ناشی از ذرات رسوب در سیستم می شود ولی به منظور جلوگيری از خوردگی بايد از محلول ضد خوردگی با نام G1 از محصولات پیاکو استفاده کرد.

آيا نصب فيلتر مغناطیسی گرمایش، باعث افت فشار بر روی پمپ می گردد؟

خير – افت فشار ناشی از اين محصول بدليل محفظه استوانه ای با قطر مناسب بسيار ناچيز بوده و هيچگونه اثری روی کارکرد پمپ ندارد.

نصب فیلتر مغناطیسی مدار گرمایش، درمحلی که دارای نشتی مدار گرمايش و درنتیجه افت فشار دائم و تزریق مداوم آب تازه به سیستم می باشد کارايی دارد؟

lass=”yoast-text-mark”>ir=”rtl”>وجود نشتی در نتيجه تزريق دائم آب به سيستم باعث ايجاد خوردگی قرمز رنگ در سيستم گرمايش می گردد. نصب فيلتر Magnus باعث می گردد اين ذرات توليدی نتوانند به پکيج آسيبی برسانند.

درچنين حالتی، علاوه بر نصب فیلتر مغناطیسی مدار گرمایش، توصيه می گردد به کمک محلول G4 سيستم رفع نشتی گردد تا خوردگی بيشتر ناشی از اکسيژن در اين سيستم متوقف شود.
