فیلتر مغناطیسی مدار گرمایش (مگی)

نصب فیلتر مغناطیسی مدار گرمایش برای هر نوع پکیج شوفاژ دیواری به دلایل زیر توصیه می گردد:

  • مخصوص پکیج شوفاژ‌دیواری
  • قابل نصب برای هر پکیج شوفاژ دیواری تک مبدله و دومبدله
  • قابل نصب برای پکیج شوفاژ دیواری معمول و چگالشی(Condensing)
  • محافظت از پکیج شوفاژ دیواری و جلوگیری از خرابی قطعات پکیج شوفاژ دیواری
  • جلوگیری از خرابی پمپ سیرکولاسیون پکیج شوفاژ‌دیواری حداقل تا ۱۵سال
  • ثابت نگه داشتن راندمان و توان حرارتی سیستم در طول زمان
  • کاهش صدای کارکرد پمپ سیرکولاسیون
  • جلوگیری از نوسان دمای آب گرم بهداشتی (مصرفی)
  • وجود آهنربای بسیار قوی با قدرت ۱۲۰۰۰گاوس
  • نصب سریع و آسان
  • مجهز به صافی از جنس استیل ضد زنگ ۳۰۴
  • ابعاد بسیار کوچک
  • پنج سال گارانتی بدون قید و شرط
  • دارای کد اختصاصی جهت ردیابی کامل محصول



صاف
بررسی فنی محصول

معرفی

فیلتر مغناطیسی مدار گرمایش مگی (MAGy) تولید پیاکو، بهترین راه حل برای جمع آوری و حل مشکلات ناشی از انواع ناخالصی در مدارگرمایش از قبیل رسوب فلزی، لای و لجن، باقیمانده های نوار تفلون، خاک، شن و ماسه و … است.

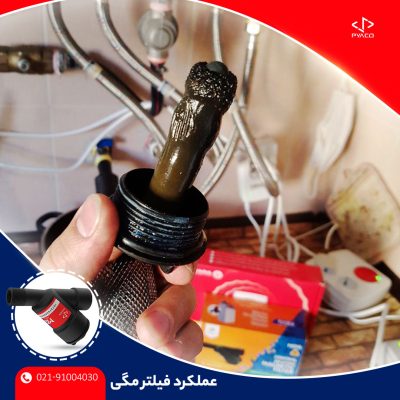

با توجه به چند فلزی بودن سیستمهای گرمایشی و همچنین وجود آهن در آب سیستم، مگنتایت (رسوب فلزی مشکی رنگ) جز لاینفک سیستم های گرمایشی است. به لطف وجود آهنربای قوی ۱۲۰۰۰ گاوس در فیلتر مغناطیسی می توان تمامی مگنتایت ها را جذب کرده و از گردش آن ها در سیستم جلوگیری کرد.


مگنتایت

همانگونه که ذکر شد، مگنتایت یکی از دلایل اصلی خراب شدن پمپ، مبدل اصلی، مبدل ثانویه و شیر سه راهه و همچنین کاهش راندمان کل پکیچ و رادیاتورها میباشد. در نتیجه استفاده از فیلتر مغناطیسی مدار گرمایش (MAGy) عمر قطعات پکیج و همچنین راندمان آنرا افزایش می دهد.


فیلتر مگی
فیلتر مغناطیسی مدار گرمایش (مگی)
شیر موتوری سه راهه
شیر موتوری سه راهه

از مزایای این فیلتر مدار گرمایش میتوان از ابعاد بسیار کوچک، توری استیل ضد زنگ، قابلیت نصب در جهات مختلف و … نام برد.

موارد مصرف

در شرایط زیر که نشانه ای از وجود مگنتایت در سیستم است میتوان از فیلتر مغناطیسی مدار گرمایش استفاده نمود تا سیستم دچار مشکل مشابه در آینده نگردد:

۱- گرمایش نامناسب رادیاتورها مخصوصا در کف رادیاتورها

۲- وجود رسوب فلزی در مبدل ثانویه

۳- خرابی پمپ

شیوه استفاده

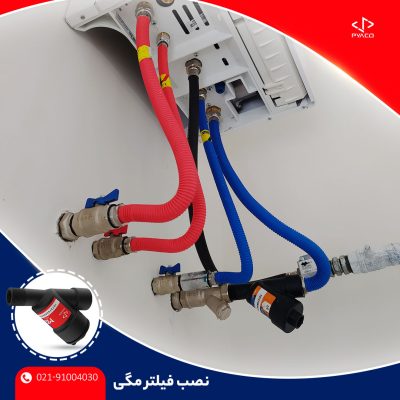

فیلتر مغناطیسی مدار گرمایش (MAGy) در مسیر برگشت گرمایش، قبل از پمپ، نصب میگردد.

همچنین این فیلتر قابلیت دارد تا در جهات گوناگون نصب گردد.

پیشنهادات

۱- فیلتر مغناطیسی در نصب هر نوع دستگاه پکیج شوفاژ دیواری جدید، با هر توان گرمایشی و با هر نوع سیستم توزیع حرارت (رادیاتور، فن کویل، گرمایش از کف و غیره) مورد استفاده قرار گیرد که عمر قطعات پکیج افزایش یابد.

۲- به همراه فیلتر مغناطیسی از محلول محافظ مدار گرمایش G1 استفاده شود که از ایجاد رسوب فلزی و آهکی در مدار گرمایش، جلوگیری کند.

۳- همزمان با نصب فیلتر مغناطیسی، بر روی دستگاه های پکیج چند سال کار کرده، از محلول شستشوی مدار گرمایش G3 جهت شستشوی مدار استفاده شود.

۴- بعد از نصب فیلتر مغناطیسی بر روی پکیج شوفاژ دیواری با چند سال کارکرد، فیلتر مگی را بعد از یک هفته شستشو دهید.

اطلاعات فنی محصول
وزن نامعلوم
ابعاد نامعلوم
مورد مصرف

پکیج شوفاژ دیواری

محل نصب

در مسیر برگشت مدار گرمایش

سایز اتصال

سایز مش بندی توری استیل

۸۰۰ میکرومتر

جنس

رنگ

شرکت سازنده

پیاکو

کشور سازنده

ایران

قدرت میدان مغناطیسی

۱۲۰۰۰ گاوس

گارانتی بی قید وشرط

۵ سال

محاسن کاربرد

جلوگیری از مشکلات و خرابی های ناشی از ناخالصی ها و ذرات مضر موجود در آب
جلوگیری از خرابی پکیج شوفاژ دیواری و قطعات آن
جلوگیری از خرابی پمپ حداقل تا ۱۵ سال
نگهداری حرارت مناسب رادیاتورها
جلوگیری از نوسان دمای آب گرم بهداشتی (مصرفی)
کاهش صدای کارکرد پمپ

ویدئوهای محصول

سوالات متداول

خیر، علی رغم این نکته که هم در فیلتر مغناطیسی مدار گرمایش (MAGY) و هم در فیلتر مغناطیسی ضد رسوب آهکی، از آهنربا استفاده شده است ولی علت استفاده از آهنربا در دو فیلتر کاملا متفاوت می باشد. در مدار گرمایش مشکل، خوردگی و در نتیجه تولید رسوبات فلزی به رنگ قرمز و مشکی می باشد که با توجه به فلزی بودن این ذرات، به منظور جداسازی آن ها از آهنربا استفاده می شود.

در مسیر بهداشتی، به علت مشکل رسوبات آهکی ناشی از سختی آب، از آهنربا به منظور ایجاد میدان مغناطیسی و تغییر فرم رسوبات جهت کاهش نشست آن ها در سیستم، استفاده می گردد.

در مسیر گرمایش که به علت تزریق مداوم آب تازه به سیستم نگران رسوب آهکی هستیم، می توان از فیلتر مغناطیسی ضد رسوب آهکی Anti Scale نیز استفاده نمود که توصیه پیاکو رفع نشتی با محلول نشتی گیر مدار گرمایش (G1) ساخت پیاکو می باشد.

خير، فيلتر مغناطيسی MAGY تنها برای مسير گرمايش است و برای مسير بهداشتی محصول ديگری به نام آنتی اسکيل که برای رسوب آهکی است، وجود دارد.

خير، جنس بدنه از پليمر  PA66 با 30 % الياف شيشه می باشد که در مقابل کاهش يا افزايش ناگهانی دما مقاوم می باشد و باتوجه به نصب اين فيلتر در مدار گرمايش و وجود منبع انبساط در مسير امکان ترکيدن فيلتر وجود ندارد، همچنین اين محصول 5 سال ضمانت دارد و در فشار ۶ بار تست گردیده است.

خير تنها ذرات ناشی خوردگی از قبیل زنگ آهن و لای و لجن با هر اندازه ای و همچنین ذرات غیرفلزی درشت تر، تا قطر 800 ميکرومتر را جمع آوری می کند. ولی باید به این نکته توجه نمود که اصولا در سیکل بسته (همانند سیکل گرمایش یا شوفاژ) به علت ته نشینی رسوبات آهکی در ابتدای راه اندازی سیستم نباید نگران رسوب آهکی بود.

خیر این فیلتر و هیچ یک از قطعات آن نیازی به تعویض نداشته و تنها متناسب با آنکه آيا MC1 به عنوان محلول محافظت از خوردگی را در سیستم استفاده کرده اند يا خير و همچنين مدل رادياتورها و ميزان استفاده، پيشينه اسيد شويي در سيستم، وجود نشتي در سيستم در دوره های یک ماهه، یکساله یا حتی چندساله نیاز به مراجعه به فیلتر، بازرسی و شستشوی و نظافت داخل آن وجود دارد. ولي در يک سيستم معمول قبل از شروع فصل زمستان توصيه مي گردد فيلتر  يک بار کنترل گردد.

خير. در صورت يخ زدگی آب، حجم آب افزايش يافته و در يک محيط با حجم بسته امکان ترکيدگی به واسطه افزايش حجم خواهد بود، ولی در مدار گرمايش باتوجه به وجود منبع انبساط جهت رفع فشار مازاد در زمان يخ زدگی حجم اضافه توسط منبع انبساط مهار شده و در نتيجه ترکيدگی در قطعه نخواهيم داشت. در ضمن جنس بدنه از همان جنس پليمر هوزينگ پمپ می باشد که در مقابل افزايش يا کاهش ناگهانی دما مقاوم است. و در پایان بعلت اینکه پکیج ها دارای قابلیلیت ضد یخ زدگی می باشند، احتمال ترکیدن این فیلتر نزدیک به صفر می باشد و حتی در صورت ترکیدن، به علت محدود بودن آب موجود در سیکل گرمایش، خطر بخصوصی وجود ندارد.

زمان مشخصی و قطعی وجود نداردولی در صورت استفاده در سیستم های گرمایشی با عمر بالای یکسال بازدید و سرویس بعد از یکماه و در ادامه بصورت سالیانه و در سیستم های نو بازدید سالیانه توصیه می گردد.

بهترین محل برای نصب فیلترهای مغناطیسی، زير پکيج، قبل از پمپ و در مسير برگشت گرمايش نصب می شود.

بله، پیاکو قابلیت تولید فیلترهای مغناطیسی صنعتی مخصوص مدار بسته با هدف جمع آوری کلیه ناخالصی های سیستم برای جلوگیری از خزابی سیستم و قطعات آن را بر اساس نیازهای محل دارد و این فیلتر در سایز “3/4، “1، “1.1/4، “1.1/2،  “2، DN65، DN80 و DN100 و DN150 به صورت نرمال و روتین قابل ارائه می باشد.

طول عمر آهنربا 70 سال است و ۱۰ سال توسط پیاکو ضمانت بی قید و شرط می شود.

خير به دليل فيزيک استوانه ای شکل حتی اگر چندين سال هم سرويس نگردد به هيچ عنوان مسير مسدود نمی شود .

بله – دارای 5 سال گارانتی است و هیچگونه شرط و شروط خاصی نیست.
تنها کد و برچسب روی محصول به هیچ عنوان نباید کنده و یا مخدوش گردد.

ممنوعیتی برای نصب این فیلتردر مسیر رفت وجود ندارد ولی باید توجه نمود که یکی از اهداف این فیلتر محافظت از قطعات پکیج است که در صورت نصب این فیلتر در مسیر رفت، این مهم برآورده نخواهد شد.

حداکثر دمای قابل تحمل این فیلتر ۸۰ درجه است و حداکثر فشار ۳ بار.
آسیب پذیری این قطعه در مقابل دما ابتدا بخاطر آهنربای بکار بسته شده در آن بوده که عمر آن در دماهای بالاتر بشدت کم خواهد شد و در دماهای بالای صد درجه احتمال آسیب به پلیمر بدنه وجود خواهد داشت.
فشار تست شده این محصول ۶ بار بوده که فشار کارکرد ۴ بار را تضمین می نماید ولی استفاده در فشارهای بالاتر توصیه نمی گردد.

خیر، پلیمر بکار رفته در ساخت این محصول (PA66) هم جنس با هوزينگ پمپ و بلوک هيدروليکی می باشد و در نتیجه حتی در صورت استفاده از اسیدهای معمول، آسيب پذير نيست.

خير – در زمان تنظيم اين سند هيچ گونه رقيب برای این محصول در ایران وجود ندارد و حتی این محصول به کشورهای همجوار نیز صادر گردیده است.

اين فيلتر مغناطيسيی رسوبات فلزی سيستم گرمايش که از واکنش چند نوع فلزی در مدار گرمايش به وجود مي آیند را جمع آوری می کند ولی به علت قطر کم این ذرات، فيلترهای معمولی قادر به اين کار نيستند.

تا 36 کيلو وات. چرا که محفظه این فیلتر در دبی های بالاتر که بعلت پمپ قوی تر در آن ها می باشد، مناسب نمی باشد

کليه نا خالصی های سيستم اعم از فلزی و غیر فلزی را با هر اندازه و شکلی، توسط این فیلتر می توان جذب نمود.

از مزایای نصب این فیلتر می توان به موارد زیر اشاره نمود:
۱- پیشگیری صد در صدی از خرابی قطعات پکیج از جمله پمپ و مبدل و قطعات هيدروليکی و افزایش عمر پکیج و درنتیجه عدم تحمیل هزینه های گزاف برای خانوار.
۲- کاهش حداقل ۲۵ درصد مصرف انرژی به طوری که سالیانه ۸۰ هزار تومان مصرف گاز را در ایران کم خواهد نمود (سال ۹۷)
۳- کارکرد روان تر و بی صدا تر پمپ و قطعات مکانیکی پکیج
۴- جلوگیری از پیشروی خوردگی در مدار گرمایش.
۵- ثابت ماندن توزیع حرارتی در فضا و عدم نیاز به افزایش دمای تنظیمی از روی پکیج
۶- ثابت ماندن انتقال حرارت سمت گرمایش به سمت بهداشتی از طریق مبدل ثانویه (صفحه ای) در پکیج های دومبدله-بعلت حذف مگنتایت در سمت گرمایش مبدل ثانویه

در صورت قرارگیری MAGY در برگشت گرمایش در پکیج تازه نصب، می توان مطمئن شد که قطعات پکیج هیچگاه خراب نخواهد شد و حرارت رادیاتورها و حتی آبگرم بهداشتی (مصرفی) همواره ثابت و همانند روز اول خواهد ماند.
در صورت نیاز به نصب در پکیج کارکرده، توصیه می گردد ابتدا سیستم توسط محلول G3 ساخت شرکت پیاکو به مدت ۲ ساعت شسته شده و پس از آن فیلتر MAGY در مسیر برگشت گرمایش قرار داده شود. شستشوی سیستم  بدین جهت توصیه می گردد که لای و لجن و مگنتایت انبار شده در کف رادیاتورها و عدم حرکت آن ها در سیستم نمی تواند توسط فیلتر مغناطیسی MAGY جمع آوری شوند و در نتیجه قسمت پایینی رادیاتورها سرد تر خواهند ماند و در نتیجه گرمای مطبوعی در محل نخواهیم داشت.
پس از نصب فیلتر مغناطیسی مدار گرمایش MAGY در مسیر برگشت گرمایش تزریق محلول محافظ و ضد خوردگی G1 نیز به منظور جلوگیری از خوردگی و نشست رسوب آهکی در سیستم نیز توصیه می گردد.
بدین روش می توان ۱۰۰٪ مطمین شد که هیچگونه رسوبی در سیستم نخواهیم داشت و در صورت تشکیل امکان صدمه و خرابی در پکیج غیر ممکن خواهد شد.

خير تاريخ انقضا ندارد و دارای عمر نامحدود می باشد.

نصب این محصول به تنهایی باعث توقف کامل خوردگی نمی شود. اين محصول تنها ذرات ناشی از خوردگی و ذرات معلق در سيستم را جمع آوری می نمايد و باعث جلوگيری از آسيب آن ذرات به کل سيستم می گردد. نصب این فیلتر باعث جلوگیری از خوردگی ناشی از ذرات رسوب در سیستم می شود ولی به منظور جلوگيری از خوردگی بايد از محلول ضد خوردگی با نام MC1 از محصولات ADEY انگلستان استفاده کرد.

خير – افت فشار ناشی از اين محصول بدليل محفظه استوانه ای با قطر مناسب بسيار ناچيز بوده و هيچگونه اثری روی کارکرد پمپ ندارد.

وجود نشتی در نتيجه تزريق دائم آب به سيستم باعث ايجاد خوردگی قرمز رنگ در سيستم گرمايش می گردد. نصب فيلتر MAGY باعث می گردد اين ذرات توليدی نتوانند به پکيج آسيبی برسانند.

درچنين حالتی، علاوه بر نصب فیلتر مغناطیسی مدار گرمایش، توصيه می گردد به کمک محلول MC4 ساخت ADEY انگلستان سيستم رفع نشتی گردد تا خوردگی بيشتر ناشی از اکسيژن در اين سيستم متوقف شود.
