جداکننده مغناطیسی مدار گرمایش/سرمایش (dual mag)

تضمین عدم خرابی قطعات سیستم مدار گرمایش/سرمایش

نصب این فیلتر می تواند تضمینی برای عدم خرابی قطعات حساس سیستم باشد. بدین صورت که این جداکننده مغناطیسی، با جمع آوری رسوبات فلزی ناشی از خوردگی (که در همه سیستم های گرمایشی و سرمایشی اتفاق می افتد) مانع از چرخش آزادانه آن ها در سیکل گشته و در نتیجه عدم خرابی قطعات سیستم را تضمین می نماید.

قیمت :

21,000,000 تومان32,500,000 تومان

تعداد فروش در سایت: 10

معرفی

جداکننده مغناطیسی موتورخانه مدار گرمایش/ سرمایش (dual mag) تولید پیاکو، بهترین راه حل برای جمع آوری و حل مشکلات ناشی خوردگی که در داخل مدارگرمایش/ سرمایش  باعث ایجاد رسوب فلزی و لای و لجن است، می باشد. همانطور که فیلتر مگی که برای پکیج شوفاژ دیواری مناسب می باشد، جداکننده مغناطیسی موتورخانه در مدار گرمایش/سرمایش مورد استفاده است.

با توجه به چند فلزی بودن سیستمهای گرمایشی و سرمایشی و همچنین وجود آهن در آب سیستم، مگنتایت (رسوب فلزی مشکی رنگ) جز لاینفک سیستم های گرمایشی و سرمایشی است. به منظور جلوگیری از خرابی پکیج شوفاژ دیواری ، جداکننده مغناطیسی مگی توسط پیاکو معرفی شده است که با نصب این فیلتر پکیج، نیاز به تعمیر پکیج کمتر بوده و می توان عمر قطعات پکیج و همچنین راندمان سیستم گرمایشی را افزایش داد. در سیستم های موتورخانه ای گرمایشی و سرمایش با استفاده از جداکننده مغناطیسی موتورخانه که دارای آهنربای قوی  ۱۱۰۰۰ گاوس در جداکننده مغناطیسی می توان تمامی مگنتایت ها و رسوبات فلزی را جذب کرده و از گردش آن ها در سیستم جلوگیری کرد.



تصویر مگنتایت
مگنتایت

همانگونه که ذکر شد، مگنتایت یکی از دلایل اصلی خراب شدن پمپ، مبدل های پوسته لوله ای ، مبدل صفحه ای و قطعات مکانیکی سیستم و همچنین کاهش راندمان کل سیستم و رادیاتورها می باشد. در نتیجه استفاده از جداکننده مغناطیسی مدار گرمایش/ سرمایش (dual mag) عمر قطعات پکیج و همچنین راندمان آن را افزایش می دهد.

جذب رسوب فلزی
فیلتر مغناطیسی مدار گرمایش
تصویر زنگ آهن در پمپ
pump break downed because of corrosion inside the system

از مزایای این جداکننده مدار بسته می توان از ابعاد کوچک، جنس بدنه تمام استیل ضد زنگ، قابلیت نصب در جهات مختلف و راندمان بالا نام برد.

مگی



موارد مصرف

در شرایط زیر که نشانه ای از وجود مگنتایت در سیستم است میتوان از جداکننده مغناطیسی مدار بسته استفاده نمود تا سیستم دچار مشکل مشابه در آینده نگردد:

1- حرارت و توزیع حرارتی نامناسب آب در رادیاتورها و فن کویل ها مخصوصا نسبت به روز اول نصب

2- وجود رسوب فلزی در مبدل ها از جمله مبدل های صفحه ای و پوسته لوله ای

برای دانلود و مطالعه اطلاعات فنی محصول بر روی لینک زیر کلیک نمایید:

نصب جداکننده مغناطیسی مدار گرمایش برای هر موتورخانه در هر حجم و توان، که سیال تبادل حرارت آن آب می باشد توصیه می گردد:

  • طراحی شده برای موتورخانه
  • قابل نصب در هر نقطه از سیستم با هر جهت لوله (چه عمودی و جه افقی)
  • قابل نصب برای دیگ فولادی و یا چدنی
  • قابل نصب برای سیستم های گرمایشی معمول و یا چگالشی
  • محافظت از کل سیستم گرمایش و یا سرمایش و جلوگیری از خرابی قطعات تشکیل دهنده سیستم
  • جلوگیری از خرابی پمپ سیرکولاسیون حداقل تا ۱۵سال
  • ثابت نگه داشتن راندمان و توان حرارتی و یا برودتی سیستم در طول زمان
  • کاهش صدای کارکرد پمپ سیرکولاسیون
  • جلوگیری از نوسان دمای آب گرم بهداشتی (مصرفی) در مخازن دو جداره یا مبدل های صفحه ای
  • وجود آهنربای بسیار قوی با قدرت ۱۱۰۰۰ گاوس
  • نصب سریع و آسان
  • پنج سال گارانتی بدون قید و شرط
  • دارای کد اختصاصی جهت ردیابی کامل محصول

این محصول مناسب برای تمامی موتورخانه هایی است که سیال واسط آن آب می باشد.

به عنوان مثال:

  • قبل از پمپ و دیگ مدار گرمایش موتورخانه ساختمان های بیش از یک واحد همانند منازل مسکونی، اداری و بیمارستانی
  • قبل از پمپ و چیلر (تراکمی و جذبی) و در مسیر آب چیلد و آب برج خنک کننده ساختمان های بیش از یک واحد همانند منازل مسکونی، اداری و بیمارستانی
  • کارخانه هایی که از آب یا روغن به عنوان سیال واسط، برای سردکردن یا گرم کردن اجزا و قطعات استفاده می کنند به شرط آنکه آب یا روغن در یک مسیر بسته بصورت دائم در حال چرخش باشد

جدا کننده مغناطیسی dual Mag درمسیر برگشت به دیگ یا چیلر نصب می شود. dual Mag را می توان به صورت افقی و یا عمودی در مسیر نصب کرد. به دلیل داشتن توری با مش بندی 12000 میکرون در سیستم هایی که در زمان طراحی محل این فیلتر در نظر گرفته نشده است، می توان به جای فیلتر های y-strainer  نصب کرد. دیگر محل نصب این فیلتر ها روی خط اصلی برگشت به دیگ و یا چیلر به صورت بای پس می باشد که در مواقع تمیز کاری، نیاز به خاموش کردن مدار و از مدار خارج کردن خط را نداشته باشیم.

نکته: بر روی درب این محصول محل نصب یک شیر هواگیر وجود دارد که می توان یک ارونت اتوماتیک نصب کرد و در انتهای این محصول جای یک تخلیه تعبیه گردیده است که در زمان نصب فیلتر حتما باید شیر تخلیه در این محل نصب گردد.

توضیحات تکمیلی

وزن نامعلوم
ابعاد نامعلوم
مورد مصرف

موتورخانه
مدار گرمایش و سرمایش (سیال آب)

محل نصب

در مسیر رفت یا برگشت گرمایش/ سرمایش

قدرت میدان مغناطیسی

۱۲۰۰۰ گاوس

گارانتی بی قید وشرط

۵ سال

محاسن کاربرد

جلوگیری از مشکلات و خرابی های ناشی از ناخالصی ها و ذرات مضر موجود در آب
جلوگیری از خرابی شوفاژ و قطعات آن
جلوگیری از خرابی پمپ حداقل تا ۱۵ سال
نگهداری حرارت مناسب رادیاتورها
جلوگیری از نوسان دمای آب گرم بهداشتی (مصرفی)
کاهش صدای کارکرد پمپ

شرکت سازنده

پیاکو

کشور سازنده

ایران

چند نمونه از رضایت مندی مشتریان از این محصول
ویدیوی مرتبط
مشکلات رایج در موتورخانه ها
ویدیوی مرتبط
حل همیشگی مشکلات موتورخانه
ویدیوی مرتبط
راهکار نهایی برای مشکلات موتور خانه ها

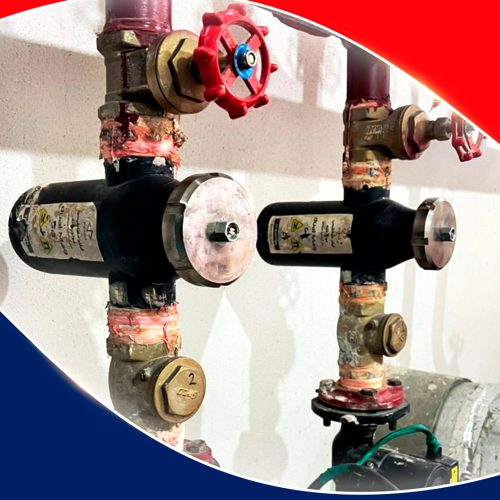

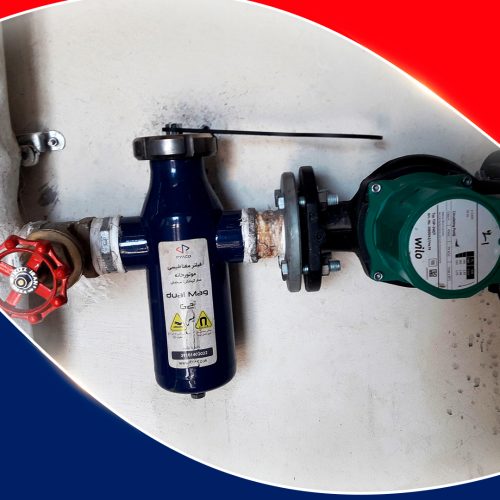

تصاویر بیشتر
سوالات متداول
آیا این فیلترهای موتورخانه برای رفع رسوبات آهکی کاربرد دارد؟

خیر، این فیلترها برای جذب رسوبات فلزی در مدار گرمایش همانند سیستم های موتورخانه ای، چیلر و … کاربرد دارد. این فیلتر از نظر عملکردی دقیقا همانند فیلتر مغناطیسی مگی در سیستم پکیج گرمایشی است.

بهترین محل برای نصب فیلتر مغناطیسی موتورخانه ای کجاست؟

این فیلترها تنها در مسیر بسته مدار گرمایش نصب میگردد. برای بهترین عملکرد فیلتر مغناطیسی دوال مگ بهتر است قبل از پمپ سیرکولاسیون نصب گردد.

بدنه این فیلترهای مغناطیسی موتورخانه زنگ نمی زند؟

خیر، بدنه این فیلترهای مغناطیسی از جنس استیل ضد زنگ است که روی بدنه آنها رنگ آبی  کوره ای استفاده شده است.

اگر در نصب فیلترهای مغناطیسی هوا وارد سیستم گردد چه باید کرد؟

روی تمامی این فیلترهای مغناطیسی موتورخانه (دوال مگ) هواگیر وجود دارد و به راحتی می­توان هوا را از مدار گرمایش یا سرمایش خارج نمود.

اتصالات فیلترمغناطیسی رزوه ای است یا فلنجی؟

دوال مگ ها (فیلترهای مغناطیسی) در سایزهای 1، ¼ 1 تنها به صورت رزوه­ای و سایزهای ، ½ 1 و 2 اینچ هم به صورت فلنجی و هم روزه­ ای تولید شده است.

تمیز کردن فیلترهای مغناطیسی موتورخانه ای (دوال مگ) و خارج نمودن رسوبات فلزی به چه صورت است؟

ابتدا باید شیر قبل و بعد از فیلتر مغناطیسی بسته میشود و سپس می­توان در صورت نیاز، شیر تخلیه را باز کرده و آب داخل فیلتر مغناطیسی موتورخانه را خارج می­شود. بعد از گذشت مورد نیاز برای خنک شدن فیلتر، می­توان در بالای فیلتر را با کمک آچار پیاکو باز کرد. رسوبات فلزی داخل مدار گرمایش به میله آهنربایی فیلتر را با دستمال تمیز کرده و در فیلتر مغناطیسی را می­بندید. سپس شیرهای قبل و بعد از فیلتر را باز کرده و با شیرهواگیر، هوای سیستم را تخلیه می­کنید.

حداکثر دمای کارکرد این فیلترهای مغناطیسی موتورخانه ای تا چه اندازه میباشد؟

در فیلترهای مغناطیسی موتورخانه­ای، از آهنربای نئودیمیوم استفاده شده است و به همین علت حداکثر دمای کارکرد این دوال مگ­های پیاکو حدود 90 درجه سانتیگراد می­باشد.

عمر این فیلتر موتورخانه چند سال می باشد؟

بدنه دوال مگ­ها از استیل ضد زنگ می­باشد و با توجه به عدم وجود هیچ قطعه مکانیکی، مادام العمر است. تنها قطعه دارای عمر این فیلتر موتورخانه، آهنربا می­باشد. آهنربای نئودیمیوم اگر در محدوده دمایی باشد ( دمای کمتر از 90 درجه سانتیگراد) و با رطوبت به صورت مستقیم در تماس قرار نگیرد نیز مادام العمر می­باشد.. توجه گردد که آهنرباها درون یک کاور استیل می­باشد که در داخل فیلتر مغناطیسی موتورخانه ای به صورت میله قرار گرفته است و در نتیجه آهنرباها در ارتباط مستقیم با آب نمی­باشد.

زمان بازدید دوره ای فیلتر مغناطیسی موتوخانه چقدر است؟

در ابتدای نصب بر روی موتورخانه های قدیمی بهتر است بازدید مرحله اول، 15 روز بعد از نصب باشد. در صورت وجود رسوبات فلزی بسیار زیاد در مدار گرمایش مرحله دوم نیز 15 روز باشد. ولی برای سیستم های معمول و بازدیدهای دوره­ای، سالانه و قبل زا شروع فصل سرما بهترین زمان بازدید و تمیز کردن دوال مگ پیاکو می­باشد.
