خواهشمند است پیش از نصب شیر رادیاتور استلا، این دستورالعمل را به دقت مطالعه نمایید.
شیر رادیاتور پلیمری استلا، دارای چند قابلیت ویژه است که هدف از ساخت این شیر علاوه بر ارزان بودن آن همین قابلیت ها می باشد.
این قابلیت ها به شرح ذیل می باشد:
لطفاً توجه فرمائید که این شیر دارای ثبت اختراع ثبت شده در کشور ایران و ترکیه می باشد و هرگونه الگوبرداری از این محصول پیگرد قضایی خواهد داشت.
شیر رادیاتور پلیمری استلا در همچین بسته بندی ای برای شما ارسال خواهد شد.
حالت 1
اتصال در طرفین (ورود و خروج پایین)
بازده نصب:
حالت 2
اتصال در طرفین (ورود بالا-خروج پایین)
بازده نصب:
حالت 3
اتصال رفت و برگشت در یک سمت (ورود بالا-خروج پایین)
بازده نصب:
قبل از هرگونه اقدام به نصب شیر رادیاتور پلیمری استلا، خواهشمند است به نکات زیر توجه نمایید، چرا که هم باعث تمیزتر اجر شدن کار بوده و هم باعث می گردد سرعت نصب و اجرا به مراتب بالاتر باشد.
یک نکته مهم در مورد بستن شیر رادیاتور استلا به دیوار و به رادیاتور (در مورد هر قطعه ای که دارای رزوه است صادق می باشد):
برای بستن قطعات دارای رزوه، کافی است که سه دندانه از دندانه های رزوه در قطعه دوم بسته شود.
در هنگام مراجعه برای نصب رادیاتور و شیر رادیاتور به صورت معمول دو نوع اتفاق محتمل است:
در حالت اول برای اجرا به هیچ تجهیز اضافه ای نیاز ندارید و برای بستن شیر تنها به آچار آلن 10 میلی متر، نوارتفلون، دریل و مته متناسب با روپلاک همراه با رادیاتور (7،8 و یا 10 میلی متر) کافی است.
در حالت دوم برای اجرا در اکثر مواقع تنها به روپیچ-توپیچ 5 سانتی متری و تنها در یک حالت به توپیچ-روپیچ 7 سانتی متری نیاز دارید که توصیه می شود بخش مربوطه را بدرستی مطالعه فرمایید.
شیر رادیاتور ممکن است با دو نوع از رادیاتور ها نصب گردد:
برای نصب شیر رادیاتور پلیمری استلا در حوله خشک کن و در حالتی که لوله از دیوار بیرون زده باشد، می توان مطابق اعداد ذکر شده در جدول زیر، اقدام به نصب شیر رادیاتور پلیمری استلا نمود:
در حالت نصب شیر رادیاتور با رادیاتوری بجز حوله خشک کن، دو نوع رادیاتور در ایران بیشتر مورد استفاده قرار می گیرد.
در ایران، دو نوع رادیاتور پانلی تولید و عرضه می شود:
1- رادیاتور یک رو نصب: بدین معنی که فقط یک طرف از این رادیاتور می تواند مورد استفاده قرار گیرد و چهار عدد (یا بیشتر) قلاب بر روی وجه پشتی این رادیاتور جوش خورده است. به همراه این محصول یک بست دیواری وجود دارد که از دوصفحه متصل به هم تشکیل شده که عرض یکی از این صفحات از دومی بزرگتر است.
اتصال و قرار دادن صفحه با عرض کمتر باعث دورتر قرار گرفتن رادیاتور نسبت به دیوار پشتی و بالعکس، قرار دادن صفحه با عرض بیشتر باعث باعث نزدیک تر قرار گرفتن رادیاتور نسبت به دیوار پشتی می شود.
2- رادیاتور دو رو نصب: بدین معنی که بست دیواری این رادیاتور به شکل چنگکی بالا و پایین رادیاتور را نگه داشته و اتصالی بابت آویز کردن رادیاتور روی بدنه در نظر گرفته نشده است.
رادیاتورهای پنلی موجود در بازار ایران ممکن است ابعاد واقعیشان کمی با اندازههای اعلامی کارخانه متفاوت باشد (مثلاً اختلاف 2 میلیمتر بین برندهای مختلف). لذا قبل از هر اقدامی مانند برش لولهها، حتماً ابعاد رادیاتور در دست نصب را با اطلاعات راهنما مقایسه کنید تا از بروز مشکلات احتمالی جلوگیری شود.
خواهشمند است بر اساس نوع رادیاتوری که در حال نصب آن بر روی دیوار هستید، لوله خروجی از دیوار را متناسب با ابعاد ذکر شده درتصاویر زیر برش دهید.
لطفا توجه فرمایید که ابعاد ذکر شده در تصاویر زیر بر اساس یکی از انواع رادیاتور ذکر شده در بازار ایران آمده است. خواهشمند است قبل از هر گونه اقدام برای برش لوله، ابتدا رادیاتوری که در حال نصب آن هستید را بررسی نموده و در صورت وجود مغایرت در ابعاد، متناسب با اختلاف موجود، اعداد اعلامی برای برش را اصلاح نمایید.
به طور کلی سایز های رادیاتور پانلی در بازار ایران به شرح جدول زیر می باشد:
نوع رادیاتور | فاصله آکس روردی رادیاتور تا دیوار | لطفا توجه فرمائید که پیاکو سعی دارد در طول زمان این اعداد را بهبود داده و دقیق تر نماید (ذکر برند رادیاتور با ابعاد دقیق). لذا خواهشمند است از طریق ابزارک گفتگو در سمت راست و پایین صفحه جهت ارتباط با پشتیبان سایت و به اشتراک گذاری تجربیات خود در خصوص این ابعاد و اندازه ها ما را یاری نمایید. | ||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
فولادی یک رو نصب (سمت کوتاه بست دیواری) | از 85 میلی متر | تا 90 میلی متر | ||||||||||||||||||||||||||||
فولادی یک رو نصب (سمت بلند بست دیواری) | از 95 میلی متر | تا 105 میلی متر | ||||||||||||||||||||||||||||
فولادی دو رو نصب | از 70 میلی متر | تا 75 میلی متر | ||||||||||||||||||||||||||||
آلومینیومی | از 75 میلی متر | تا 85 میلی متر |
لطفاً توجه فرمایید که اعداد ذکر شده در بالا مطابق با «بوشن یکسر دنده ماده» با مشخصات ابعادی تصویر روبرو عدد گذاری شده است.
در صورتی که بوشن مورد استفاده شما متفاوت است، اختلاف های عددی را در اعداد ذکر شده اعمال نمایید.
در ایران، دو نوع رادیاتور آلومینیومی تولید و عرضه می شود:
1- رادیاتور آلومینیومی دای کست
2- رادیاتور آلومینیومی اکسترود
این دونوع رادیاتور از نظر روش تولید باهم متفاوت هستند و در تصویر زیر هر دو نوع رادیاتور نمایش داده شده است.
در ایران، دو نوع رادیاتور آلومینیومی تولید و عرضه می شود:
1- رادیاتور آلومینیومی دایکست
2- رادیاتور آلومینیومی اکسترود
این دونوع رادیاتور از نظر روش تولید باهم متفاوت هستند و در تصویر زیر هر دو نوع رادیاتور نمایش داده شده است.
همانند حالت قبل، شیر رادیاتور استلا را می توان با هر سه نوع رادیاتور موجود در بازار نصب نمود. در این حالت نیاز به دو عدد روپیچ-توپیچ 1/2 اینچ می باشد.
در حال حاظر می توانید این روپیچ – توپیچ را از نوع برنجی به راحتی در بازار تهیه نمایید و یا جهت تهیه از راهنمایی همکاران فروش پیاکو استفاده نمایید.
از ابتدای 1404 این محصول از نوع پلیمری در سبد خرید پیاکو نیز اضافه خواهد شد.
برای نصب شیر رادیاتور پلیمری استلا در حوله خشک کن و در حالتی که لوله داخل دیوار باشد، می توان مطابق اعداد ذکر شده در جدول زیر، اقدام به نصب شیر رادیاتور پلیمری استلا نمود.
در حالت نصب شیر استلا با رادیاتور حوله خشک کن می بایست از دو عدد روپیچ-توپیچ 1/2 اینچ 5 سانتی متری نیز استفاده شود.
در حالتی که لوله خروجی شیر رادیاتور هم آکس دیوار باشد، هر سه نوع رادیاتور پانلی همانند قبل مورد بررسی قرار می گیرد.
در حالتی که رادیاتور دو رو نصب و یا تک رو نصب «با بیرون زدگی کم» باشد، از دو عدد روپیچ-توپیچ 1/2 اینچ 5 سانتی متری و در حالتی که رادیاتور دو رو نصب «با بیرون زدگی بیشتر» باشد از دو عدد روپیچ-توپیچ 7 سانتی متری باید استفاده کرد.
ابعاد و اندازه های نصب به شکل زیر خواهد بود:

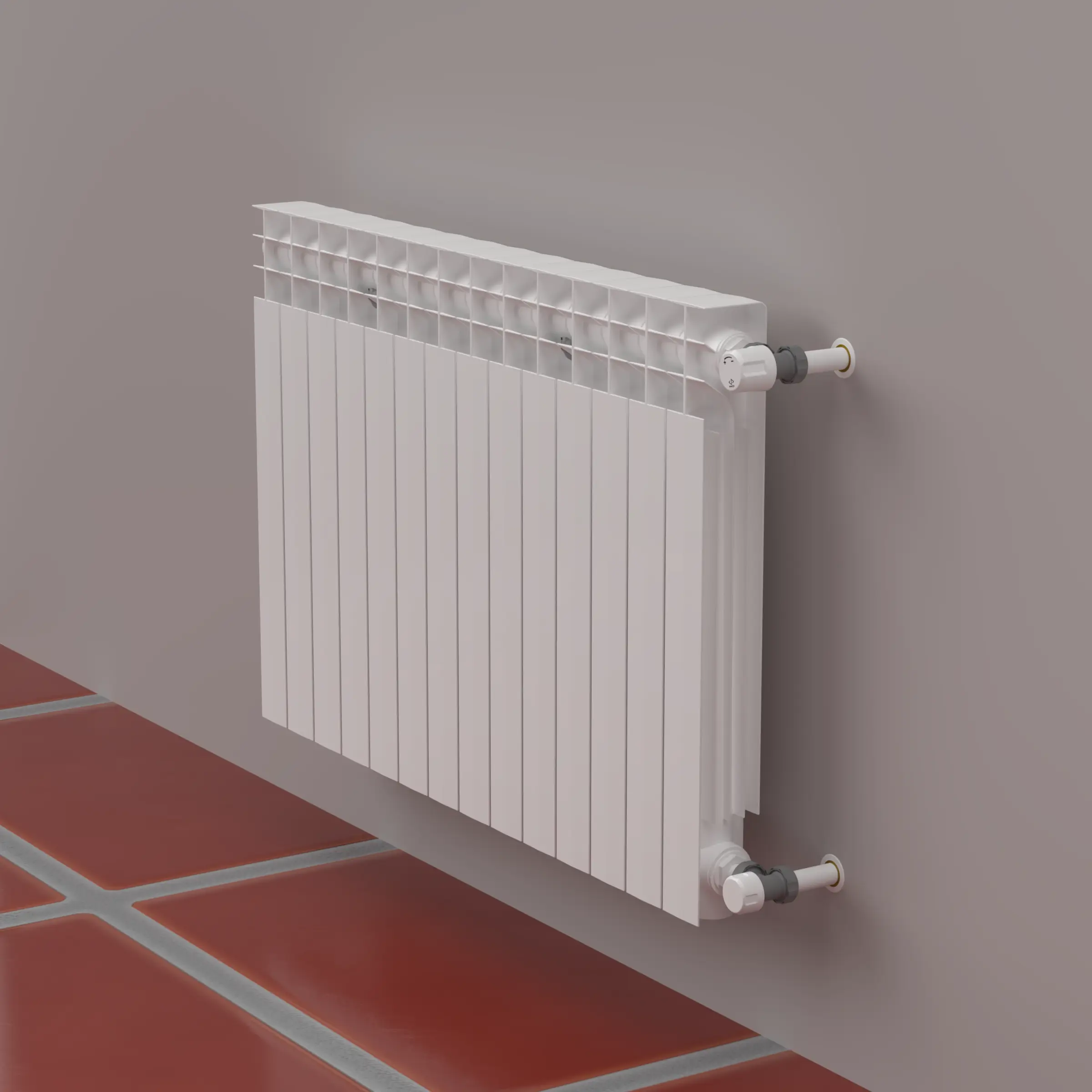

در حالتی که لوله خروجی شیر رادیاتور هم آکس دیوار باشد، برای نصب رادیاتور آلومینیومی نیاز است تا دو عدد روپیچ-توپیچ 1/2 اینچ 5 سانتی متری نیز استفاده شود.
ابعاد و اندازه های نصب همانند شکل زیر خواهد بود.
نتیجه گیری:
در حالتی که شرایط نصب شیر رادیاتور حالت 2 باشد، یدین معنی که هیچ لوله ای از دیوار خارج نشده و بوشن یکسر دنده، درون دیوار قرار گرفته است، برای نصب شیر استلا لازم است که از دو عدد روپیچ-توپیچ 1/2 اینچ نیز استفاده نمود.
توجه فرمائید که در صورت نیاز، برای تهیه این روپیچ-توپیچ 1/2 پیچ می توانید برای دریافت راهنمایی، با همکاران فروش پیاکو، این محصول را به راحتی تهیه نمایید و پیاکو از ابتدای سال 1404 این محصول را به شکل پلیمری نیز عرضه خواهد نمود و در سبد خرید پیاکو موجود خواهد شد.

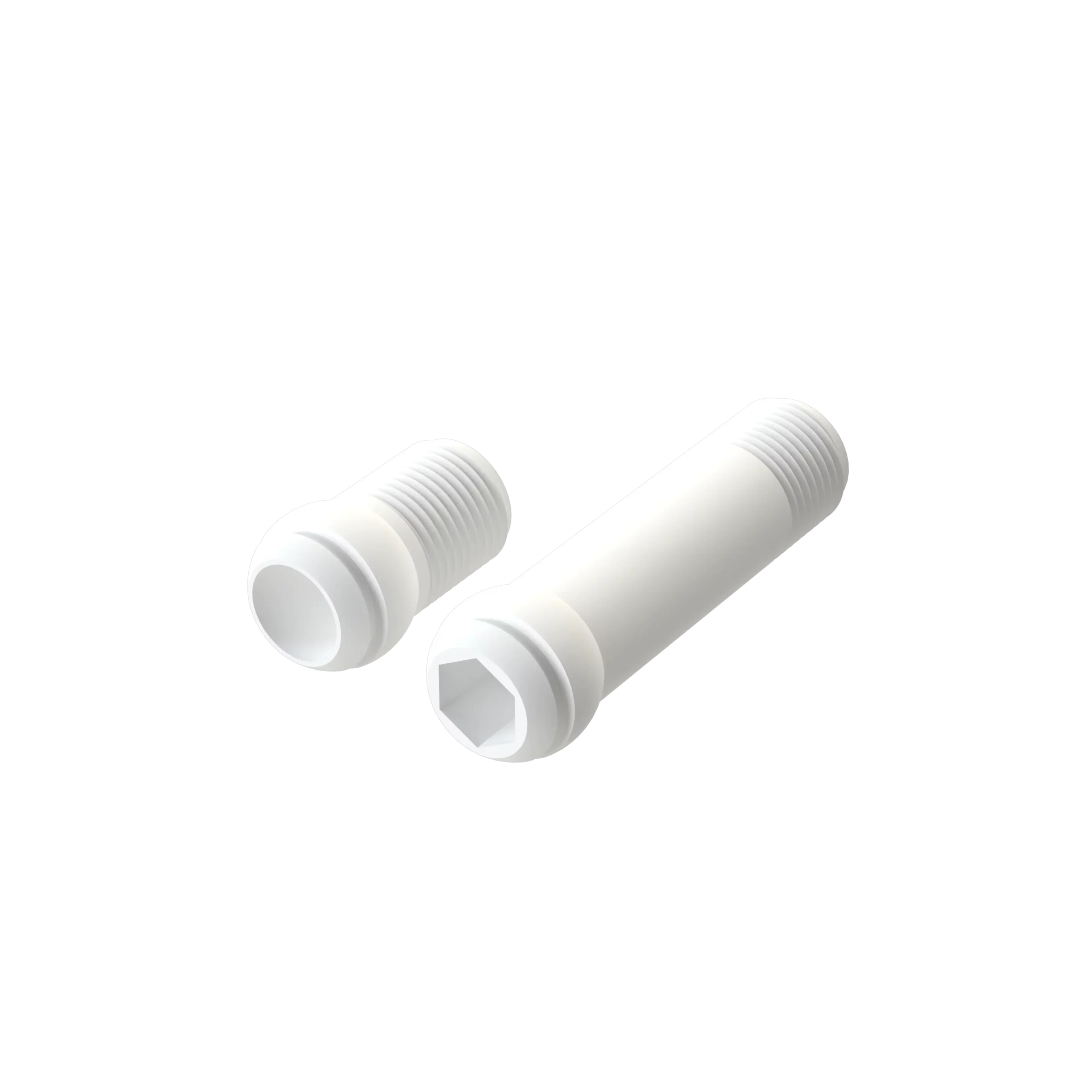

بعد از باز نمودن بسته بندی شیر رفت و برگشت استلا، همانند تصویر 1: (1) ابتدا مهره مفصل را از روی مفصل رزوه دار عبود داده و (2) چند دور (حداکثر 6 دور) نوار تفلون به دور مفصل رزوه دار بپیچید.
(3) به کمک آچار آلن 12، اقدام به بستن مفصل رزوه دار در مهره توپیچ با سایز 1/2 اینچ خارج شده از سمت دیوار کنید.
این مرحله را برای هر دو قسمت ورودی و خروجی آب از دیوار را انجام دهید. (شیر رفت و برگشت)
همانند تصویر 2: (1) ابتدا مهره مفصل را از روی مفصل رزوه دار عبود داده و (2) چند دور (حداکثر 6 دور) نوار تفلون به دور مفصل رزوه دار بپیچید.
(3) به کمک آچار آلن 12، اقدام به بستن مفصل رزوه دار در قسمت توپیچ با سایز 1/2 اینچ به عنوان ورودی رادیاتور بپیچید.
همانند تصویر 3: (1) ابتدا مهره مفصل را از روی مفصل رزوه دار عبود داده و (2) چند دور (حداکثر 6 دور) نوار تفلون به دور مفصل رزوه دار بپیچید.
(3) به کمک آچار آلن 12، اقدام به بستن مفصل رزوه دار در قسمت توپیچ با سایز 1/2 اینچ خروجی رادیاتور بپیچید.
همانند تصویر 4: (1) با نزدیک کردن بدنه شیر رفت استلا به مهره نصب شده در خروجی دیوار، (2) اقدام به بستن مهره مفصل نمایید. دقت نمایید که در هنگام بستن مهره مفصل، رعایت سه نکته بسیار الزامی است:
همانند تصویر 5: (1) بدنه شیر برگشت را نیز با نزدیک نمودن آن به مفصل رزوه دار و مهره آن، ببندید.
همانند تصویر 6: (1) با کشیدن و نزدیک کردن رادیاتور به بدنه شیر رفت و برگشت استلا، (2و3) مهره مفصل شیر رفت و برگشت را تنها با دست چرخانده و سفت نمایید.
در بعضی شرایط که متاسفانه در ایران نیز زیاد اتفاق می افتد، لوله خروجی از دیوار بصورت عمود خارح نشده و در این حالت مشکلاتی برای نصب ایجاد خواهد شد. در شیرهای برنجی، نصاب رادیاتور پس از نصب مغزی شیر رادیاتور، برای اتصال مغزی به مهره شیر رادیاتور برنجی، با اعمال نیروی زیاد مهره شیر را بسته و چون جنس شیر از برنج است، شیر آلات برنجی تحمل این فشار راخواهند داشت.
خوشبختانه به لطف مکانیزم مفصل در طراحی شیر رادیاتور استلا نیاز به هیچ گونه اعمال فشار و نگرانی نیست و به سادگی هرچه تمام تر شیر استلا نصب خواهد شد. علاوه بر سادگی در نصب، ظاهر نهایی کار نیز بسیار شکیل خواهد شد و شیر بصورت کاملا تراز در محل خود قرار خواهد گرفت.
این قابلیت در چند حالت دیگر نیز مفید خواهد بود:
بعد از نصب شیر رفت استلا، برای بستن این شیر، ولوم شیر را در جهت عقربه های ساعت و برای باز کردن شیر، ولوم را در خلاف جهت عقربه های ساعت بچرخانید.
هم شیر رفت و هم شیر برگشت استلا، با 2 دور چرخش کامل (720 درجه) باز یا بسته می شوند.
نحوه عملکرد داخلی شیر رفت در هنگام باز و بسته شدن همانند ویدیوی زیر می باشد.
برای تنظیم یا باز و بست کردن شیر برگشت استلا، ابتدا می بایست همانند راهنمای زیر، «درپوش ABS شیر برگشت» را جدا نمایید. این درپوش صرفا کارکرد ظاهری داشته و هیچگونه نقشی در عملکرد شیر استلا ندارد.
درپوش ABS شیر برگشت از داخل دارای 4 عدد «زبانه» وجود دارد که در تصویر 7 به رنگ قرمز نشان داده شده است. برای جدا کردن این درپوش می باید همانند تصویر 8، ابتدا از محل فرورفتگی که پشت زبانه ها قرار دارد، نیرو وارد نموده و از سمت مقابل همانند شماره 2 درپوش را به سمت بالا هدایت نمایید تا درپوش از بدنه شیر جدا شود. جدا نمایید.
برای تنظیم شیر برگشت استلا به کمک یک پیچ گوشتی می توانید شیر را باز، بسته و یا تنظیم نمایید.
حرکت داخلی شیر همانند ویدیوی زیر خواهد بود.
