راهنمای نصب و سرویس فیلتر پلی فسفات هوشمند پلیدو

خواهشمند است پیش از نصب این فیلتر یا هرگونه اقدام به منظور نگهداری و تعمیرات، این دستورالعمل را به دقت مطالعه نمایید.

پلیدو نصب شده زیر پکیج
تصویر نصب شده پلیدو زیر پکیج
پلیدو تمام پلیمری
تصویر فیلتر

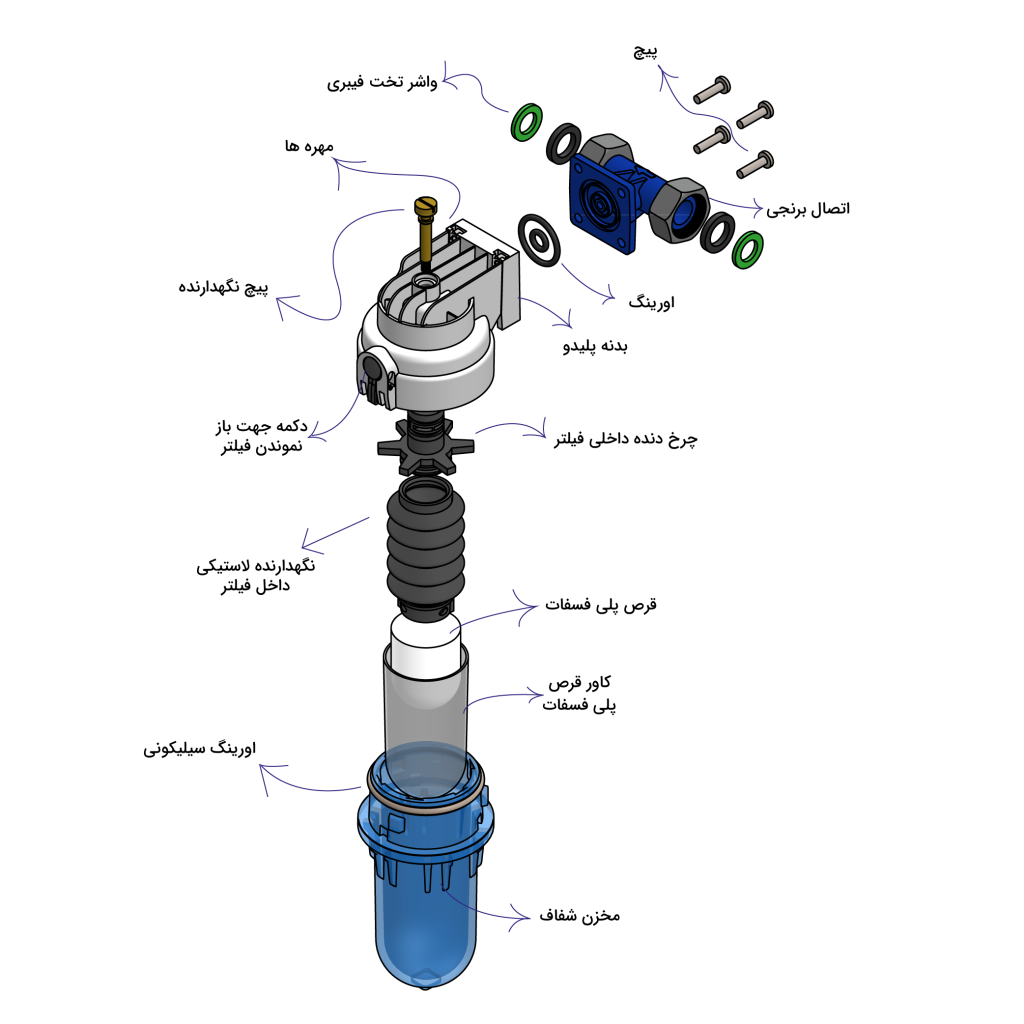

اجزای فیلتر

اجزای تشکیل دهنده پلیدو

هر قرص پلی فسفات با عبور حدوداً ۸ تا ۱۲ هزار متر مکعب آب شهری از فیلتر پلیدو، تمام شده و نیاز به جانمایی قرص جدید، می باشد.

برای خرید بسته سه تایی قرص پلی فسفات هوشمند پلیدو دکمه زیر را کلیلک نمایید

محل نصب فیلتر:

به صورت معمول، در بالای 90 درصد از پکیج های موجود در بازار ایران، زمانی که از پایین به اتصالات زیر پکیج نگاه کنیم،  همانند شکل زیر را خواهیم دید:

محل نصب پلیدو زیر پکیج

همواره پلیدو باید در مسیر آب سرد ورودی به پکیج (دارای اتصال 1/2 اینچ) نصب شود که در تصویر نشان داده شده است. در اکثر پکیج های موجود در ایران،دومین ورودی از سمت راست، ورودی آب سرد به دستگاه خواهد بود.

دقت فرمایید که شلنگ متصل شده به این اتصال را دنبال کنید. انتهای شلنگ اصولاً به یک شیر توپی با سایز 1/2 اینچ خواهد بود. این محل بهترین محل نصب برای نصب پلیدو خواهد بود.

نصب فیلتر

قرار گیری مناسب چهار عدد مهره در قسمت اتصال فیلتر به بدنه پلیدو (قطعه پلی آمید سفید رنگ) کنترل گردد. (تصویر شماره ۱)

الحاق مهره فیلتر هوشمند پلیدو
تصویر شماره ۱

اورینگ هارا بر روی شیار تعبیه شده در ونتوری پلیمری قرار دهید.( تصویر شماره ۲)

جا زدن اورینگ پلیدو
تصویر شماره ۲

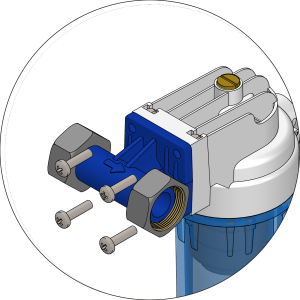

با در نظر گرفتن فلش روی ونتوری پلیمری (قطعه آبی رنگ) به عنوان جهت عبور آب، بدنه پلیدو (قطعه پلی آمید سفید رنگ) را به فیلتر متصل کرده و پیچ های M3 همراه محصول را در محل خود ببندید.(تصویر شماره ۳ و ۴)

جازدن پیچ های پلیدو در حالت افقی
تصویر شماره ۳
جا زدن پیچ های پلیدو در حالت عمودی
تصویر شماره ۴

توجه:

توجه نمایید که مخزن شفاف (کاسه فیلتر) همواره باید بصورت عمودی همانند دو تصویر 3 یا 4 باشد ولی ونتوری می تواند افقی یا عمودی در نظر گرفته شود.

قرص پلی فسفات را مطابق با دستورالعمل بخش «سرویس دوره ای» (پایین همین صفحه) درون فیلتر قرار دهید.

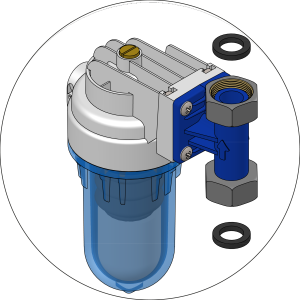

 ** به هیج عنوان برای بستن فیلتر نباید از قفل رزوه (تفلون مایع) و یا نوار تفلون استفاده نمایید و عملیات آب بندی تنها توسط واشر های تخت لاستیکی همراه فیلتر انجام می گردد. (تصویر شماره 5)

واشر های تخت لاستیکی را در بخش ورود و خروج داخل هرزگرد مهره پلیمری فیلتر قرار دهید. (تصویر شماره 6)

دستورالعمل استفاده از فیلتر هوشمند پلیدو
تصویر شماره ۵
جا زدن واشرهای پلیدو
تصویر شماره 6

با در نظر گرفتن فلش روی بدنه پلی آمید و جهت حرکت آب، مهره های پلیمری را ببندید. (تصویر شماره 7)

جهت عبور آب در پلیدو
تصویر شماره 7

توجه:

لطفا توجه نمایید که بستن این مهره ها تنها با دست انجام شود و به هیچ عنوان نیاز به سفت کردن این مهره ها با آچار نمی باشد. تنها و تنها در صورت نیاز با سفت کردن با آچار، یک چهارم دور با آچار سفت شود.

ورودی آب شهری به پکیج را ببندید و بهترین مکان ممکن برای نصب فیلتر پلیدو را در نظر بگیرید. (در مسیر آب سرد ورودی به پکیج شوفاژ دیواری و آبگرمکن)

توجه نمائید که مخزن شفاف همیشه به سمت پایین قرار گیرد و در صورت نیاز به نصب عمودی یا افقی فیلتر، قطعه پلی آمید را ۹۰ درجه بچرخانید.

مجدد آب ورودی شهر را وصل کنید و کنترل شود که آب وارد مخزن شفاف گردد.

سرویس دوره ای

**حتما توجه گردد قرص پلی فسفات( کارتریج پلی فسفات) به همراه کاور قرص داخل مخزن جانمایی شود. (تصویر شماره9)

** توجه گردد با توجه به مکانیزم داخلی فیلتر، نیازی به شیر قطع و وصل، قبل و یا بعد از فیلتر نبوده و در صورت وجود شیر، احتیاجی به قطع کردن جریان به منظور سرویس فیلتر نمی باشد.

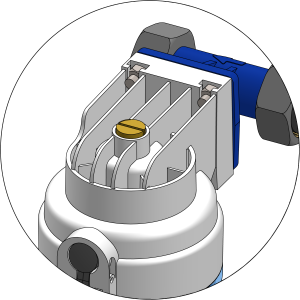

  • دکمه روی بدنه پلیدو را فشار داده و همزمان مخزن شفاف را ۶۰ درجه به سمت راست بچرخانید تا مخزن از بدنه جدا گردد. (تصویر شماره 8)
  • قرص پلی فسفات را از پوسته خارج نموده و درون مخزن شفاف قرار دهید. (تصویر شماره9)
  • قسمت بالایی نگهدارنده لاستیکی داخل فیلتر، همواره باید به فیلتر متصل باشد. (تصویر 11)
  • در زمان بستن مخزن شفاف، چرخ دنده داخلی فیلتر همواره باید تا انتها چرخیده باشد.( در جهت عقربه های ساعت) (تصویر شماره 12)

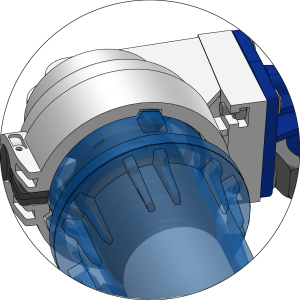

  • با دقت به زائده های  لبه مخزن، مخزن شفاف را در محل خود قرار دهید و به سمت چپ، تا انتها بچرخانید. (تصویر شماره 10)
مرحله اول باز کردن پلیدو
تصویر شماره 8
گذاشتن قرص درون کاور
تصویر شماره 9
اجزای تشکیل دهنده فیلتر هوشمند پلیدو
تصویر شماره 10
قرارگیری نگهدارنده قرص آکاردئونی
تصویر شماره 11
پروانه داخلی پلیدو
تصویر شماره 12
