نصب این فیلتر می تواند تضمینی برای عدم خرابی قطعات حساس سیستم باشد. بدین صورت که این جداکننده مغناطیسی، با جمع آوری رسوبات فلزی ناشی از خوردگی (که در همه سیستم های گرمایشی و سرمایشی اتفاق می افتد) مانع از چرخش آزادانه آن ها در سیکل گشته و در نتیجه عدم خرابی قطعات سیستم را تضمین می نماید.
0 تومان

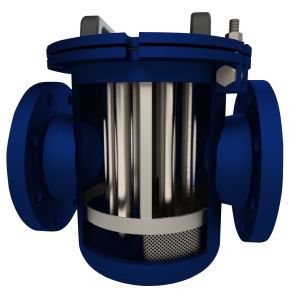

جداکننده مغناطیسی مدار گرمایش/ سرمایش (dual mag plus) تولید پیاکو، بهترین راه حل برای جمع آوری و حل مشکلات ناشی از انواع ناخالصی در مدارگرمایش/ سرمایش از قبیل رسوب فلزی و لای و لجن در سایزهای بزرگ موتورخانه است.
با توجه به چند فلزی بودن سیستمهای گرمایشی و سرمایشی و همچنین وجود آهن در آب سیستم، مگنتایت (رسوب فلزی مشکی رنگ) جز لاینفک سیستم های گرمایشی و سرمایشی است. به لطف وجود آهنربای قوی ۱۱۰۰۰ گاوس در جداکننده مغناطیسی می توان تمامی مگنتایت ها و رسوبات فلزی ایجاد شده در مدار را جذب کرده و از گردش آن ها در سیستم جلوگیری کرد. با جذب این ذرات ناخالصی، علاوه بر محافظت قطعات سیستم موتورخانه، راندمان سیستم نیز افزایش پیدا می کند. در زیر نمونه جذب مگنتایت از داخل سیستم گرمایشی را نشان می دهد.
همانگونه که ذکر شد، مگنتایت یکی از دلایل اصلی خراب شدن پمپ، مبدل های پوسته لوله ای ، مبدل صفحه ای و قطعات مکانیکی سیستم و همچنین کاهش راندمان کل سیستم و رادیاتورها می باشد. در نتیجه استفاده از جداکننده مغناطیسی مدار گرمایش/ سرمایش (dual mag plus) عمر قطعات پکیج و همچنین راندمان آن را افزایش می دهد.
از مزایای این فیلتر مدار بسته می توان، استفاده از چندین آهنربا به منظور جذب تمامی ذرات ناخالصی، قابلیت نصب در تمامی جهات و راندمان بالا نام برد.
در شرایط زیر که نشانه ای از وجود مگنتایت در سیستم است میتوان از جداکننده مغناطیسی مدار بسته استفاده نمود تا سیستم دچار مشکل مشابه در آینده نگردد:
1- حرارت و توزیع حرارتی نامناسب اب در رادیاتورها و فن کویل ها مخصوصا نسبت به روز اول نصب
2- وجود رسوب فلزی در مبدل ها از جمله مبدل های صفحه ای و پوسته لوله ای
نصب جداکننده مغناطیسی مدار گرمایش برای هر موتورخانه در هر حجم و توان، که سیال تبادل حرارت آن آب می باشد توصیه می گردد:
این محصول مناسب برای تمامی موتورخانه هایی است که سیال واسط آن آب می باشد.
به عنوان مثال:
جدا کننده مغناطیسی dual Mag plus درمسیر برگشت به دیگ یا چیلر نصب می شود. dual Mag plus را می توان به صورت افقی و یا عمودی در مسیر نصب کرد. به دلیل داشتن توری با مش بندی 12000 میکرون در سیستم هایی که در زمان طراحی محل این فیلتر در نظر گرفته نشده است، می توان به جای فیلتر های y-strainer نصب کرد. دیگر محل نصب این فیلتر ها روی خط اصلی برگشت به دیگ و یا چیلر به صورت بای پس می باشد که در مواقع تمیز کاری، نیاز به خاموش کردن مدار و از مدار خارج کردن خط را نداشته باشیم.
نکته: بر روی درب این محصول محل نصب یک شیر هواگیر وجود دارد که می توان یک ارونت اتوماتیک نصب کرد و در انتهای این محصول جای یک تخلیه تعبیه گردیده است که در زمان نصب فیلتر حتما باید شیر تخلیه در این محل نصب گردد.
| Weight | N/A |
|---|---|
| Dimensions | N/A |
| مورد مصرف | موتورخانه |
| محل نصب | در مسیر رفت یا برگشت گرمایش/ سرمایش |
| شرکت سازنده | پیاکو |
| کشور سازنده | ایران |
| قدرت میدان مغناطیسی | ۱۸۵۰۰ گاوس |
| گارانتی بی قید وشرط | ۵ سال |
| محاسن کاربرد | جلوگیری از مشکلات و خرابی های ناشی از ناخالصی ها و ذرات مضر موجود در آب |

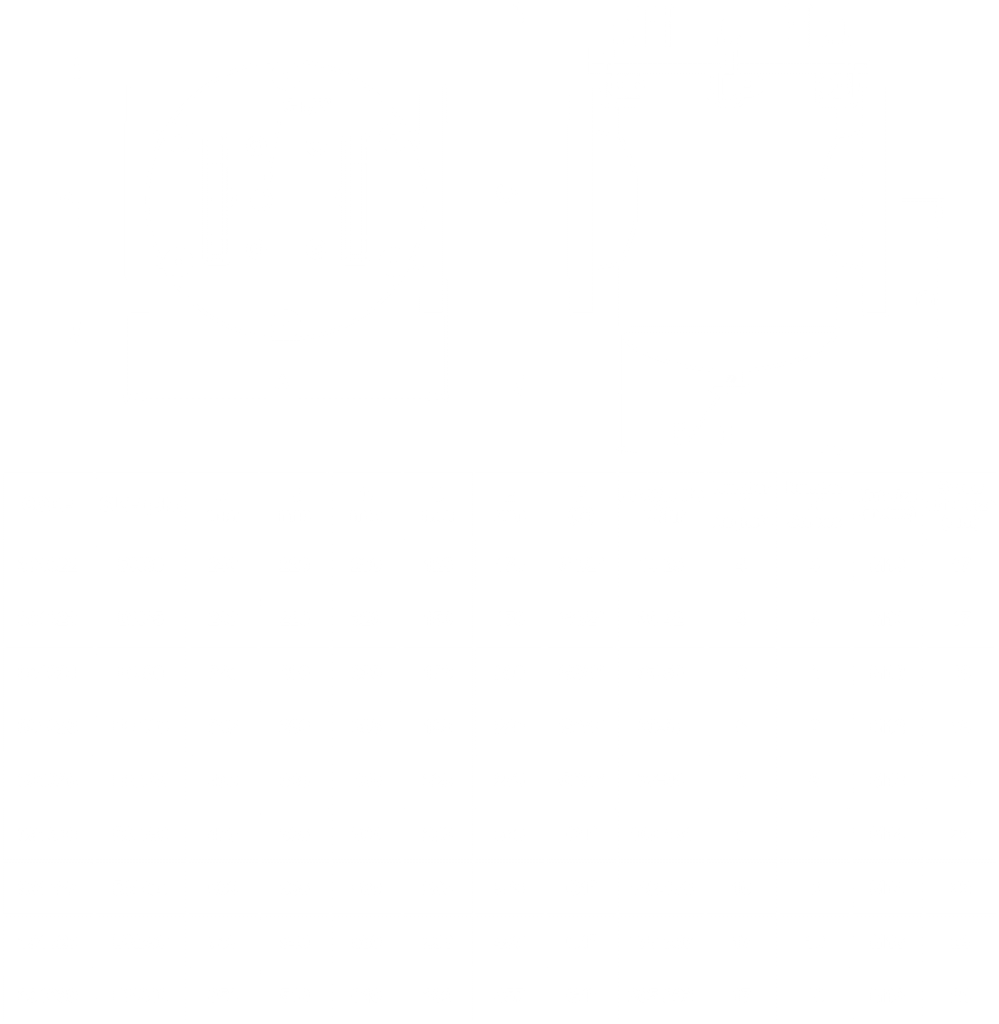

| سایز اتصال | DN50(معادل2اینچ), DN65(معادل2و1/2اینچ), DN80(معادل3اینچ), DN100(معادل4اینچ), DN125(معادل5اینچ), DN150(معادل6اینچ), DN200(معادل8اینچ), DN250(معادل10اینچ), DN300(معادل12اینچ) |
